Cubit软件介绍
发布时间：2021-07-05
浏览次数：次
CUBIT是一个高性能的有限元前后处理器，它具有强大的有限元网格前处理功能，支持结构和流体网格。强大的几何处理能力使其可以很快读取那些结构非常复杂、规模非常庞大的模型数据，从而大大提高了CAE分析工程师的工作效率，也使得很多应用其他前后处理软件很难解决甚至根本不能解决的问题迎刃而解。

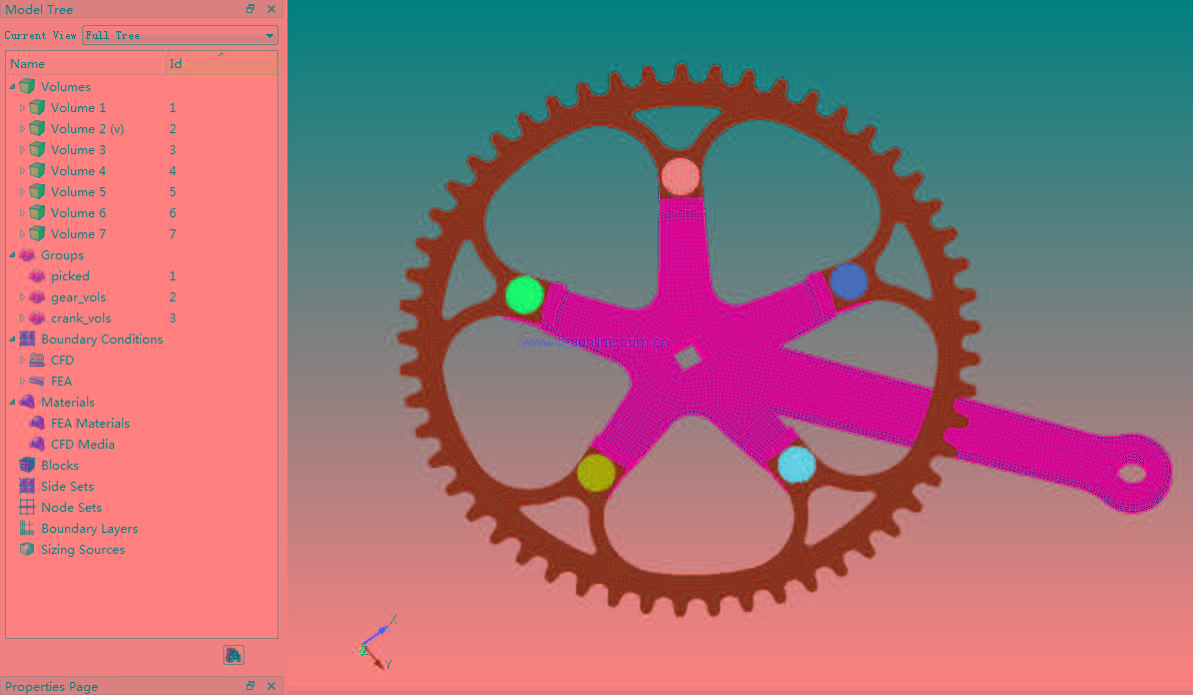

CUBIT的开发目标是实现复杂几何体网格剖分的稳定性和自动化，并扩展到数以千百万计的的单元规模和数以千计的零部件数量。CUBIT以自动化的2D四边形和3D六面体网格的快速剖分而闻名。使用树型结构组织大型装配的有限元网格模型，边界条件、材料属性、组信息等。

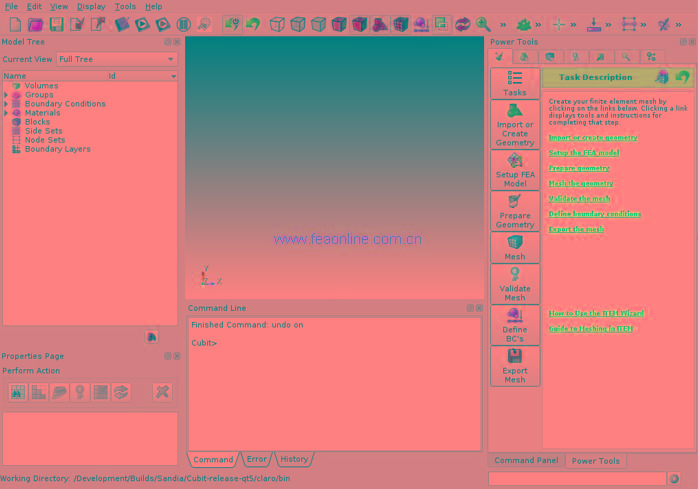

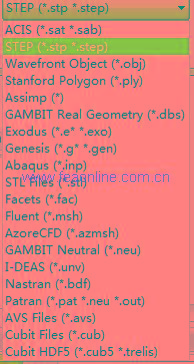

独具的ITEM Wizard，采用向导式的方法引导用户建立完整而精确的有限元模型，并最终输出给求解器计算。CUBIT支持从各种CAD程序中导入几何。集成了ACIS,Granite和CATIA的几何核心，CUBIT可以直接读取Pro/E、CATIA和基于ACIS几何核心的CAD数据，避免了数据转换时导致的错误和几何特征异常。

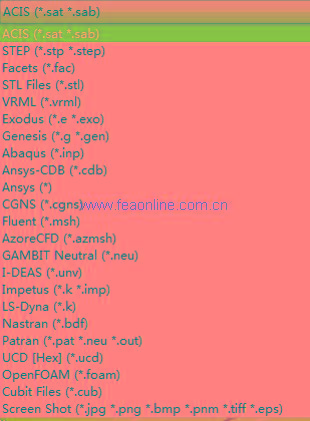

UBIT支持很多有限元求解器，可以输出为以下求解器格式：ABAQUS(*.inp), Nastran(*.bdf), Fluent(*.msh),LS-Dyna(*.k), Patran(*.pat,*.ntr,*.out),I-DEAS (*.unv),Exodus(*.e,*.exo).CUBIT支持直接调用用户常用的后处理程序。

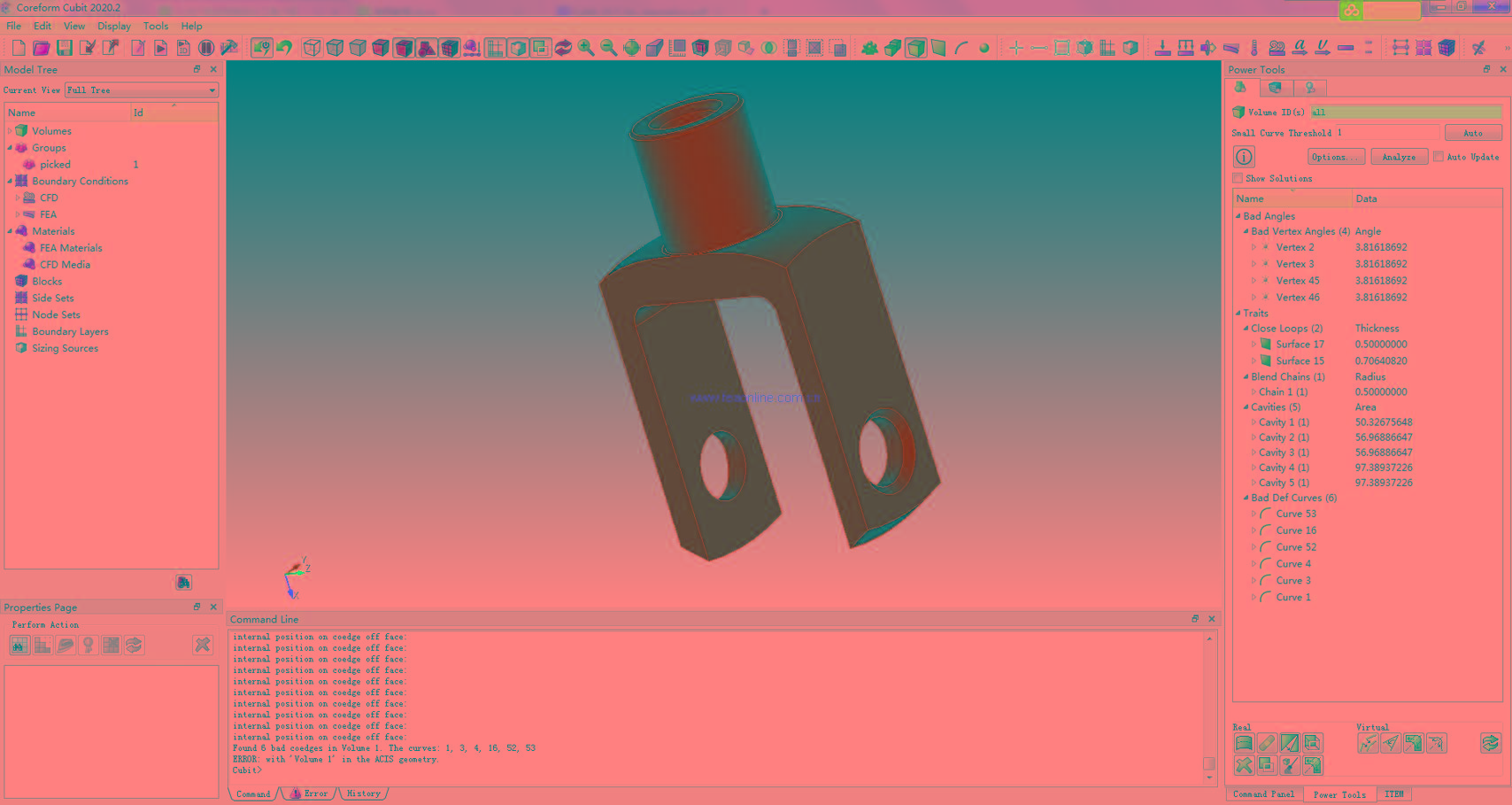

具有基本几何建模、功能强大的自底向上的几何建模能力和便捷的几何修复、清理和处理工具，自动化的操作提高了几何修复和清理的效率。

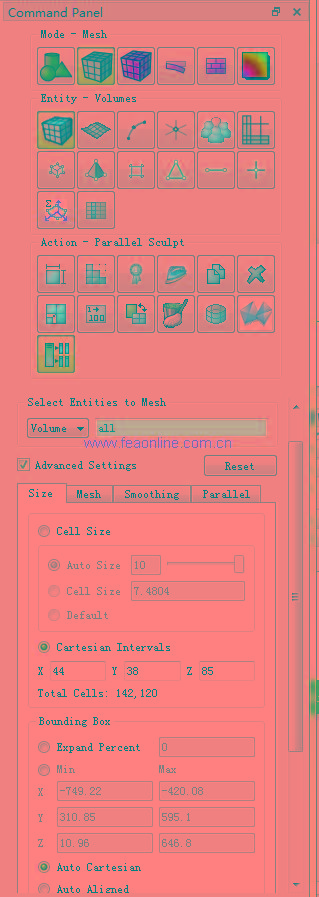

可自动划分六面体网格，选择需要划分的模型后，设置网格划分参数，一键生成体网格。自动计算单元节点间间距，自动分析网格剖分策略，自动施加网格剖分策略。支持网格全局和局部的网格细化。
丰富的六面体和四边形网格剖分策略，Map, Sub-Map, Sweep, Tet-Primitive,Polyhedron, Pave, Circle, Hole, Mirror, Tridel
