航空发动机引射筒裂纹分析
发布时间：2013-12-19
浏览次数：次
案例行业
航空行业
航空发动机引射筒裂纹分析
案例类别
动力响应分析
问题描述
航空发动机试车过程中的高温高速气体排入引射筒，经过转向和消音后排向大气环境，在工作过程中，发动机的尾喷管以-5度的简谐波冲击引射筒内下部，部分折射压力波沿环向传播，在顶部对称面相遇后形成反向波，简谐反向波与正向波不断相遇，形成环向呼吸振动效应，将引起筒体的破坏。通过Abaqus的分析，可以找出导致引射筒破坏的原因以及破坏载荷的频率段。
应用软件

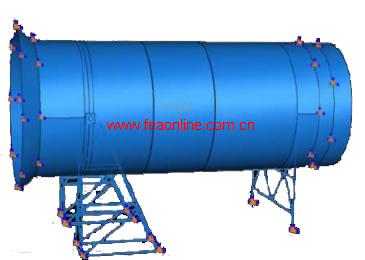

网格划分
应用ANSA进行网格划分
计算求解
应用ABAQUS进行求解

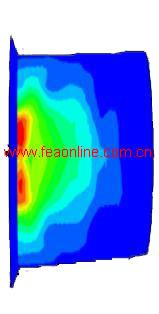

计算分析
航空发动机试车过程中的高温高速气体排入引射筒，经过转向和消音后排向大气环境，在工作过程中，发动机的尾喷管以-5度的简谐波冲击引射筒内下部，部分折射压力波沿环向传播，在顶部对称面相遇后形成反向波，简谐反向波与正向波不断相遇，形成环向呼吸振动效应，将引起筒体的破坏。通过Abaqus的分析，我们可以找出导致引射筒破坏的原因以及破坏载荷的频率段。
