汽车工业的CFD分析是借助于计算机将CFD应用于汽车设计的一种方法，已广泛的应用于汽车行业的各个方面，成为设计决策的重要工具。

FEAonline在汽车领域做了大量的CFD分析工作，有着较深入的应用和丰富的经验，能够提供汽车工业行业全面的CFD解决方案。有限元在线采用ANSA作为前处理软件，使用CFD软件SC/Tetra进行求解和后处理，可以对汽车外形的设计、乘员舱环境、整车热管理等进行热流分析。结合流固耦合平台可以对进排气系统进行流固耦合分析。

    ♦  汽车CFD建模

        •  模型几何处理、网格生成

        •  结构化网格、非结构化网格

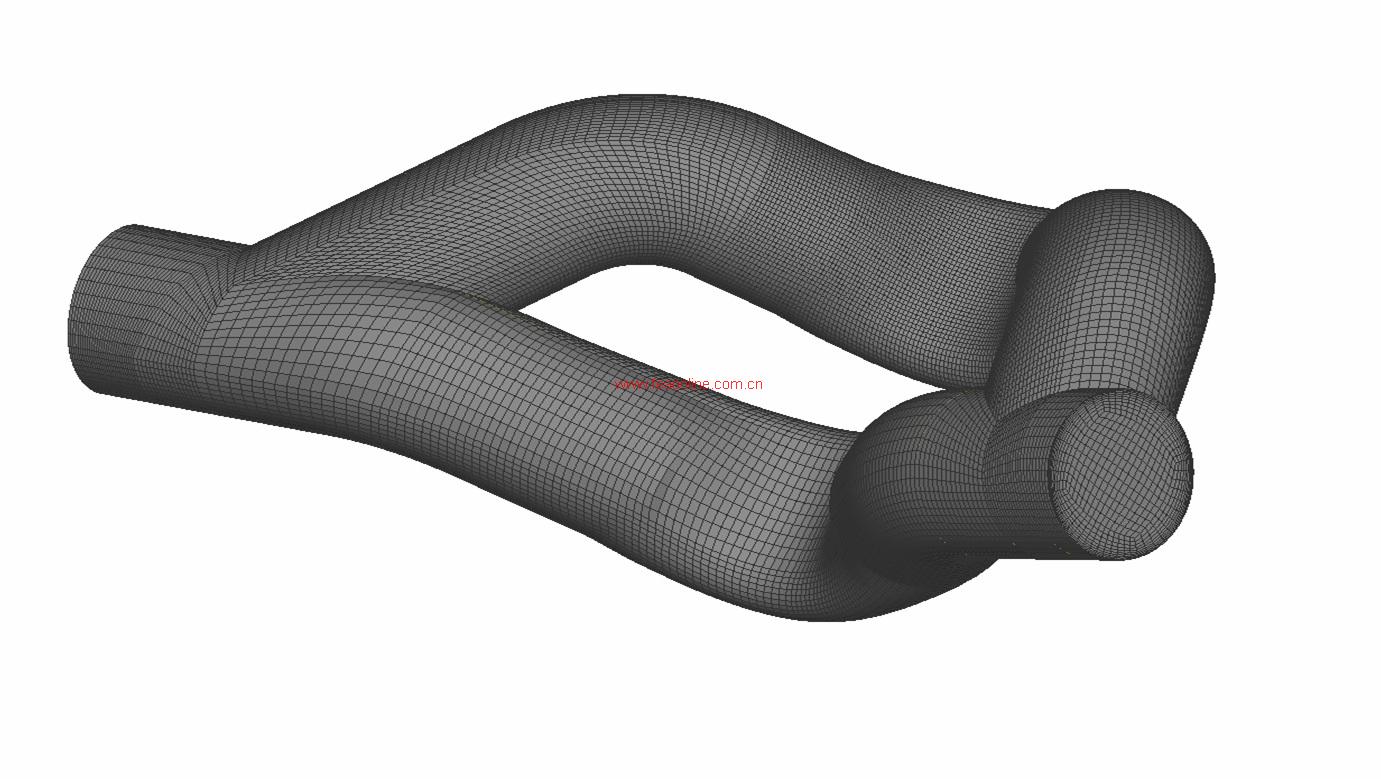

        •  四面体网格、六面体网格、内六面体网格、多面体网格、O型网格

        •  批处理网格和包面网格

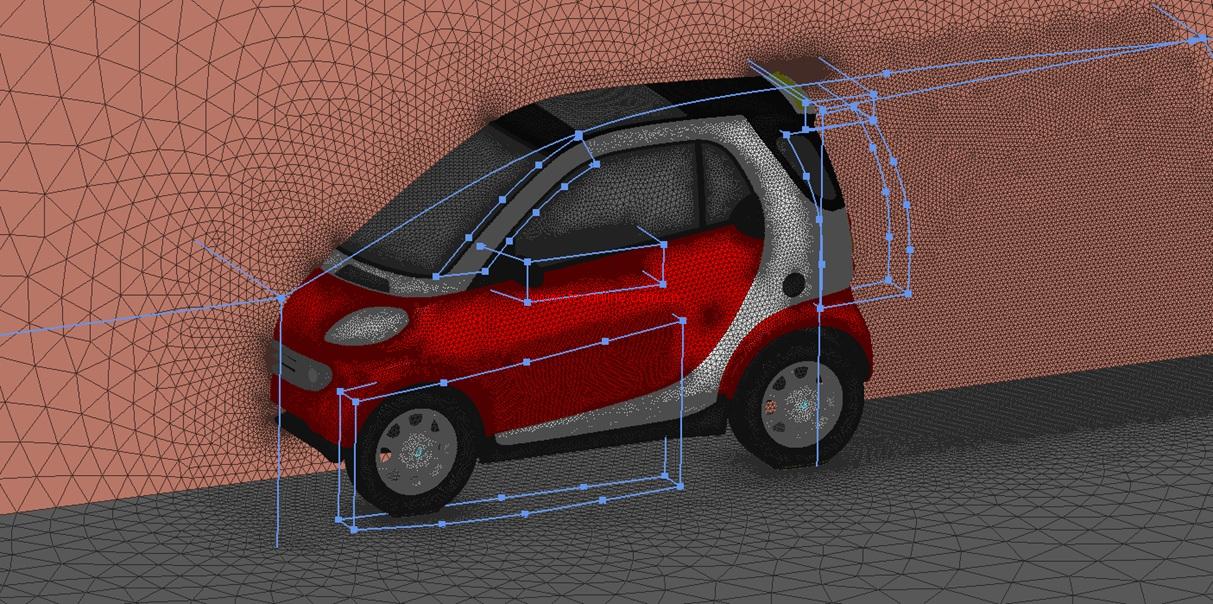

        •  几何和网格的变形（Morphing）

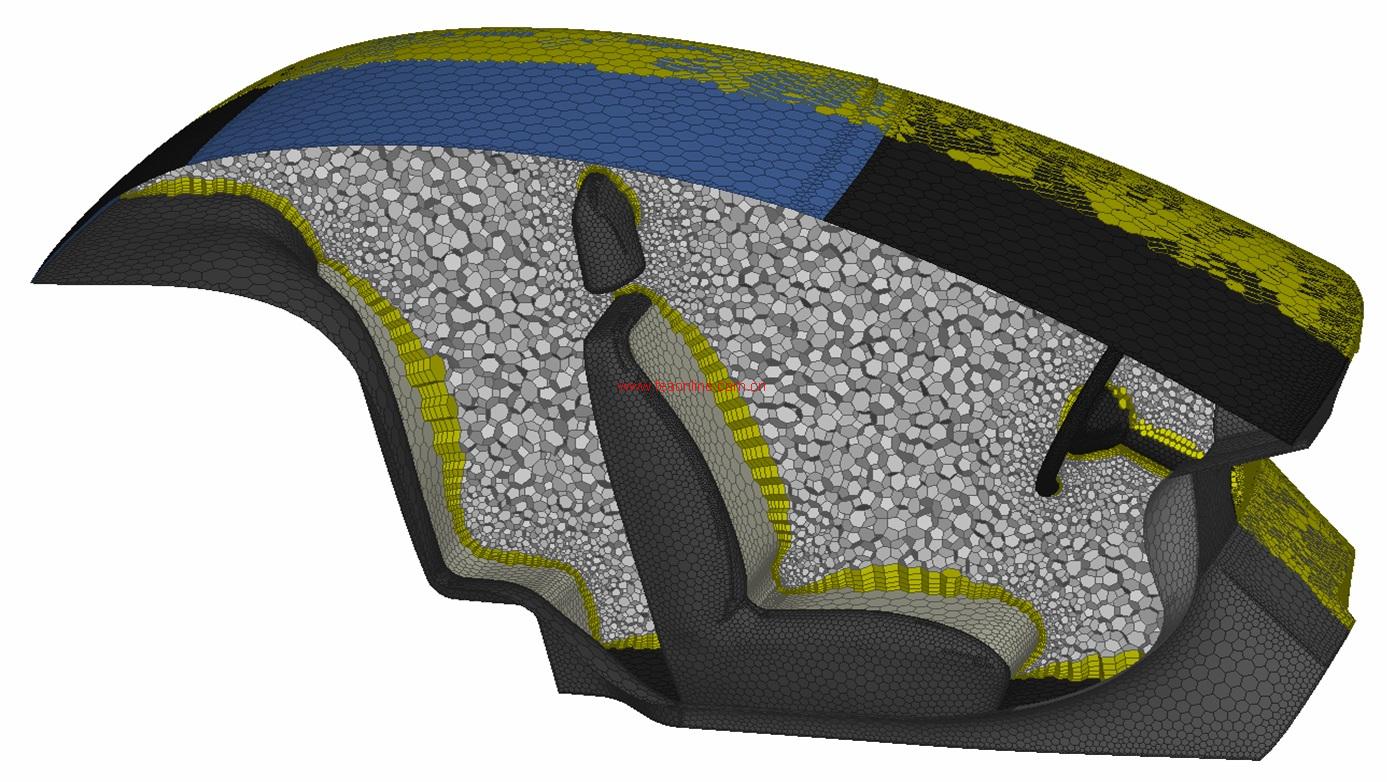

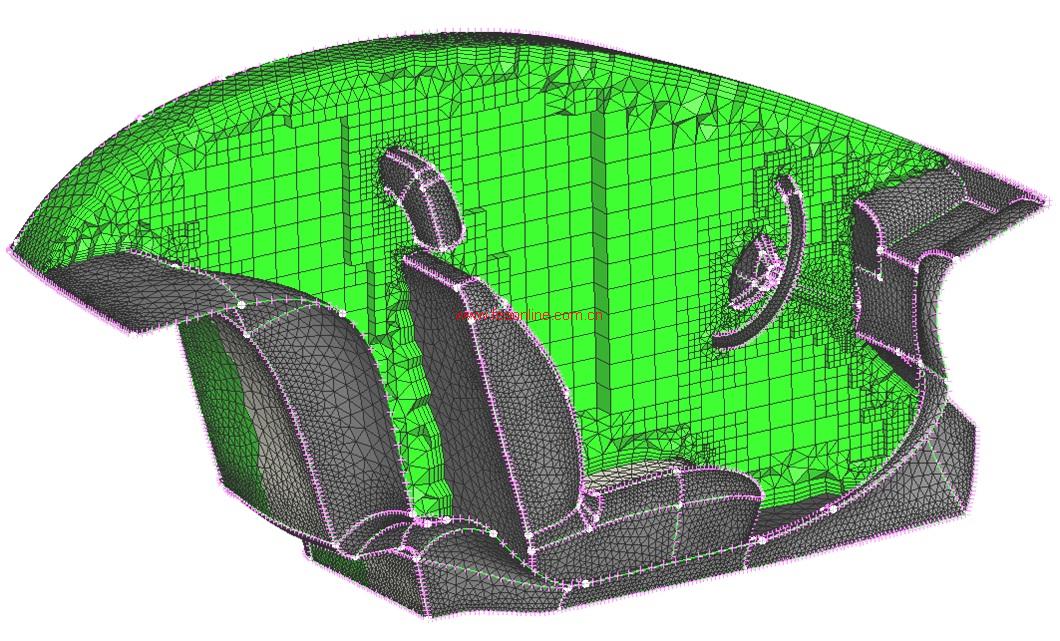

            内六面体网格                                                      多面体网格

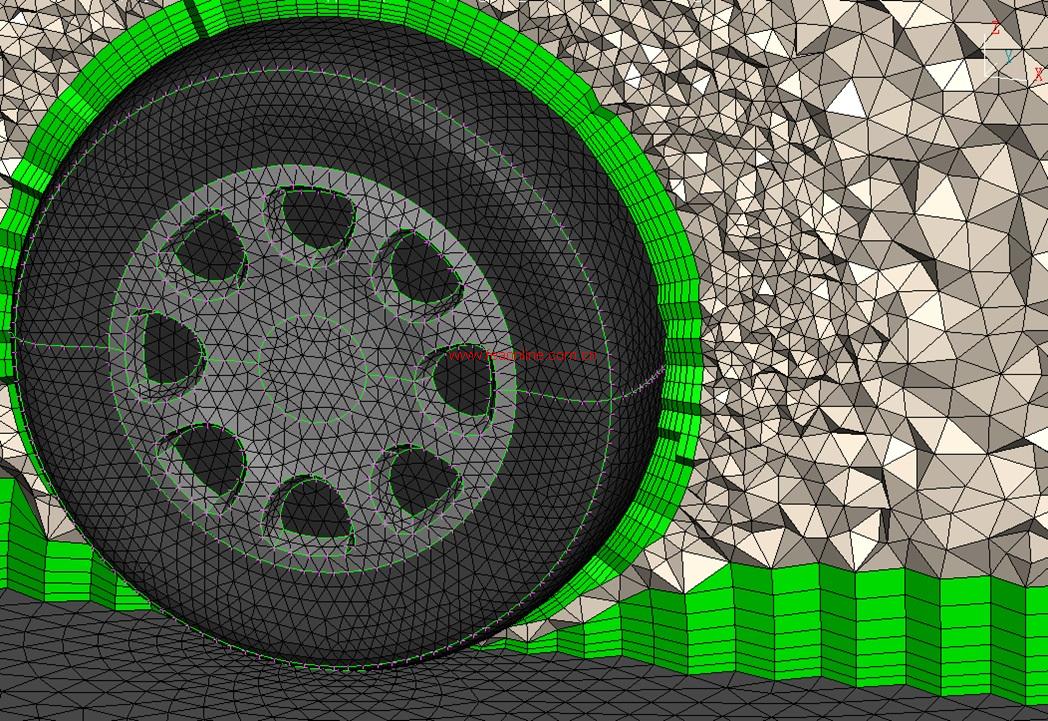

边界层

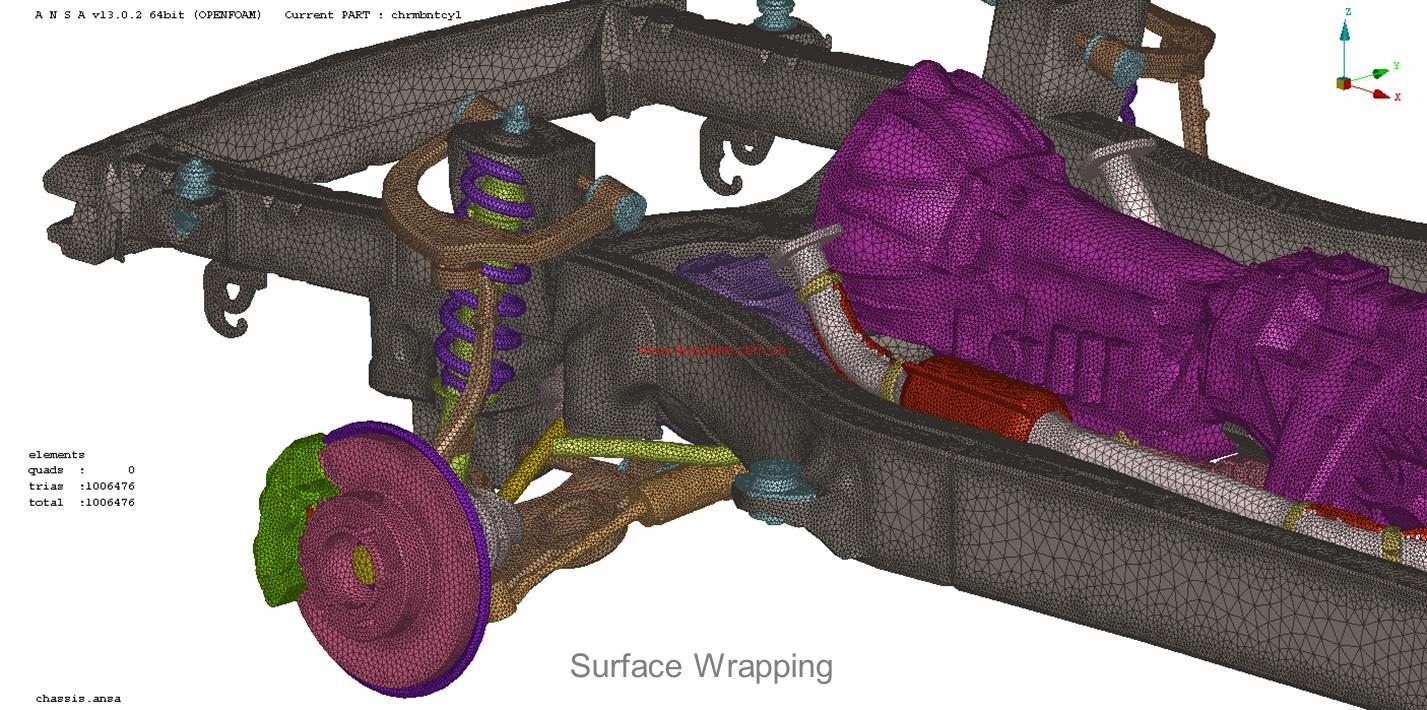

   “O”型网格                                               包面网格

网格局部加密

    ♦  汽车外流场CFD分析

        •  整车车身空气动力学模拟

        •  后视镜空气动力学分析

        •  气动外形分析优化

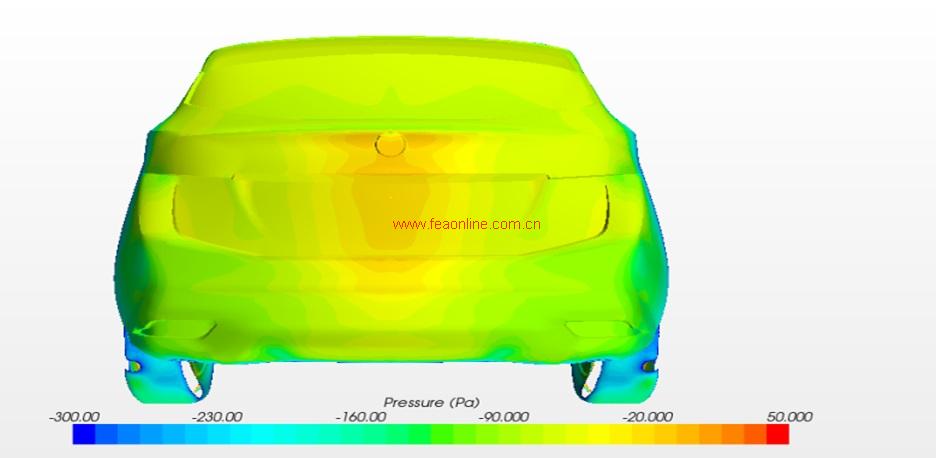

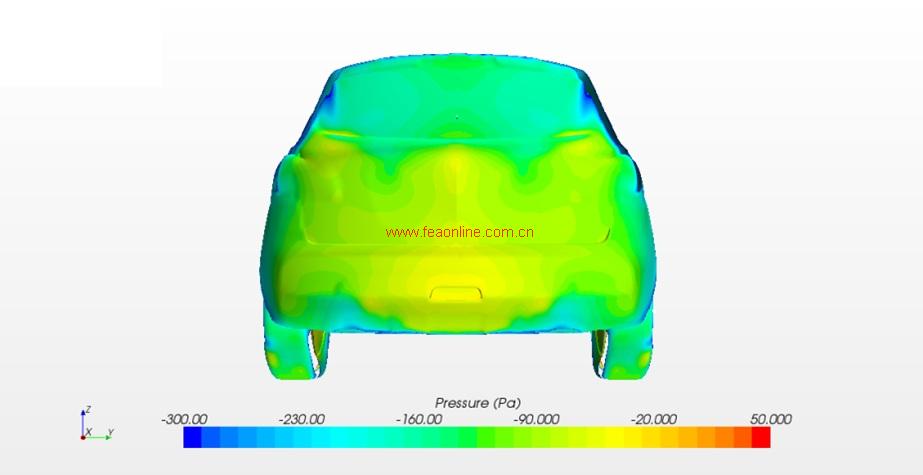

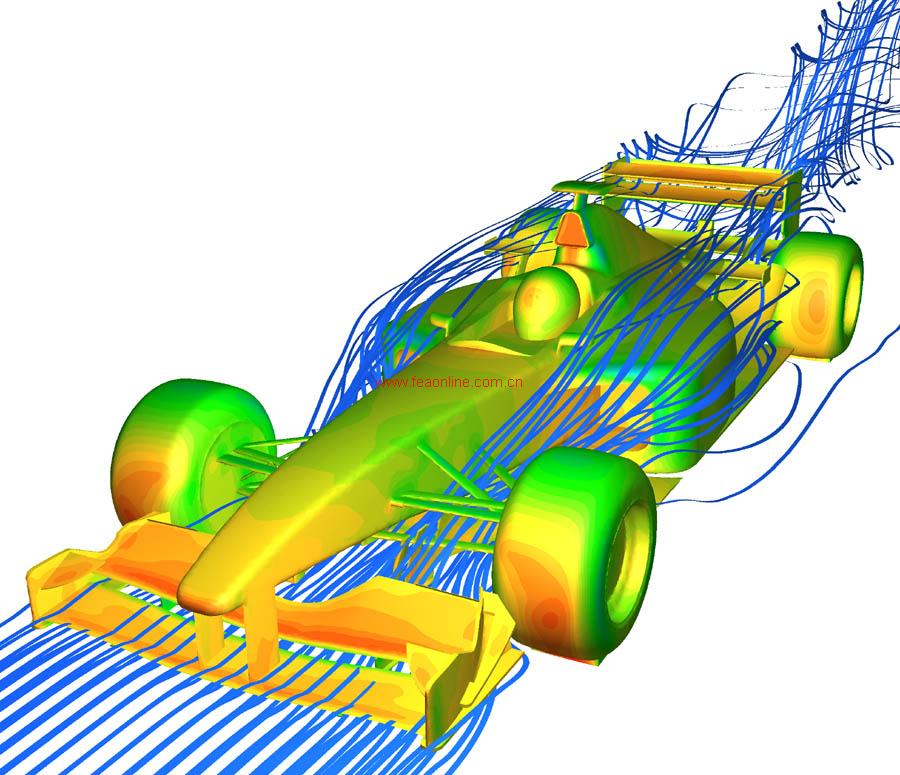

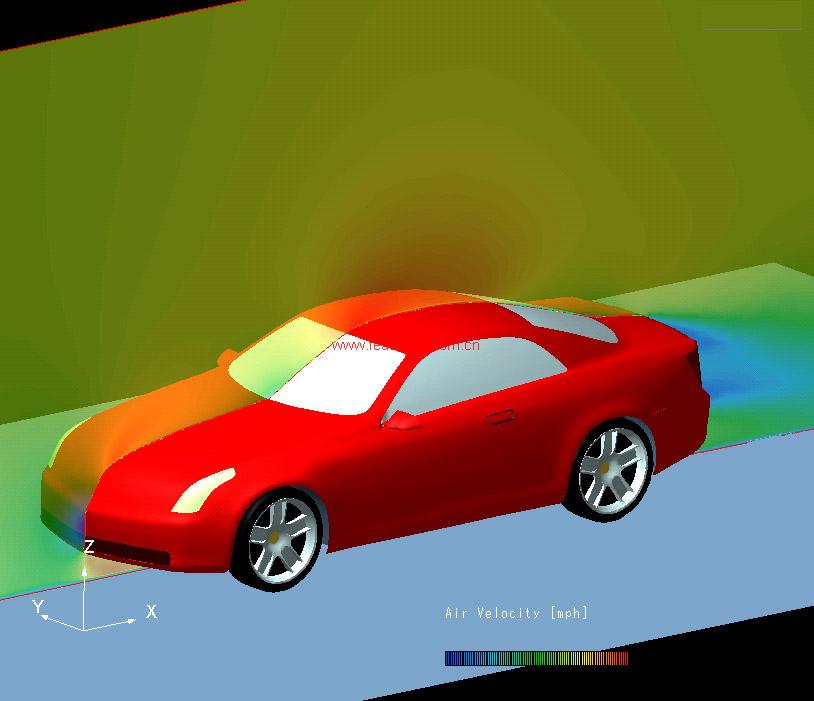

外流场CFD模拟                                           整车外流场

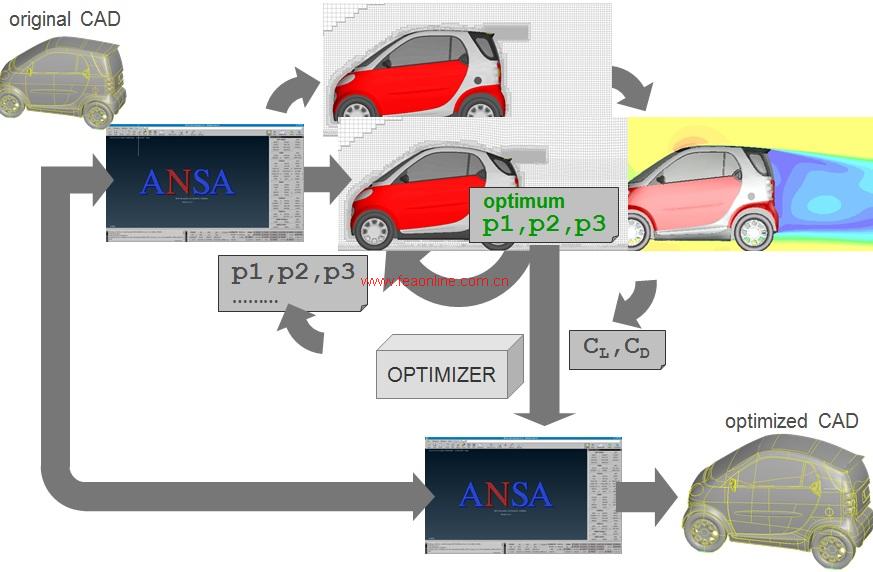

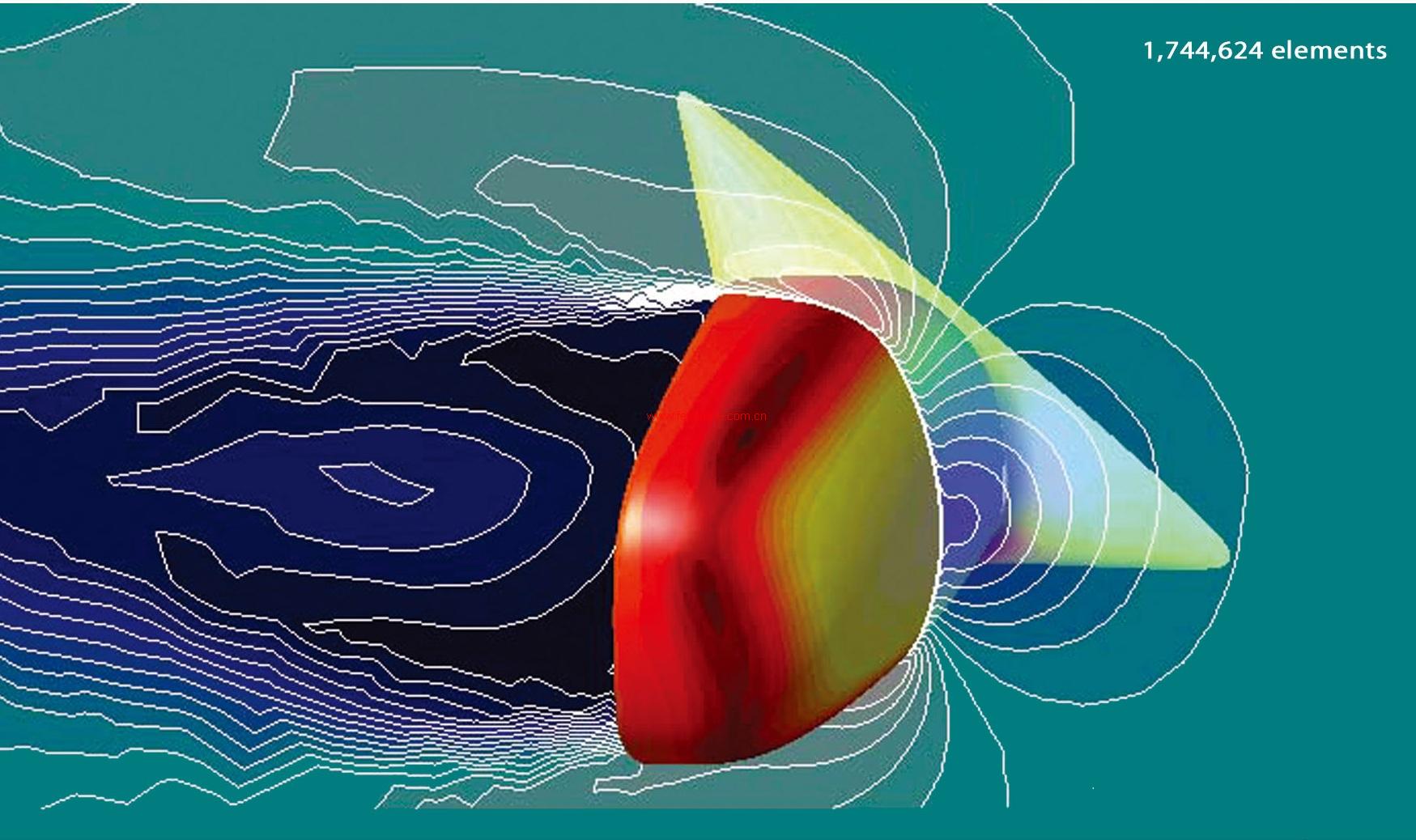

后照镜空气动力学分析                                       气动外形的优化

优化前后结果对比(使用时调整大小相同)

    ♦  汽车空调系统CFD分析

        •  空调风道流场分析

        •  除雾除霜分析

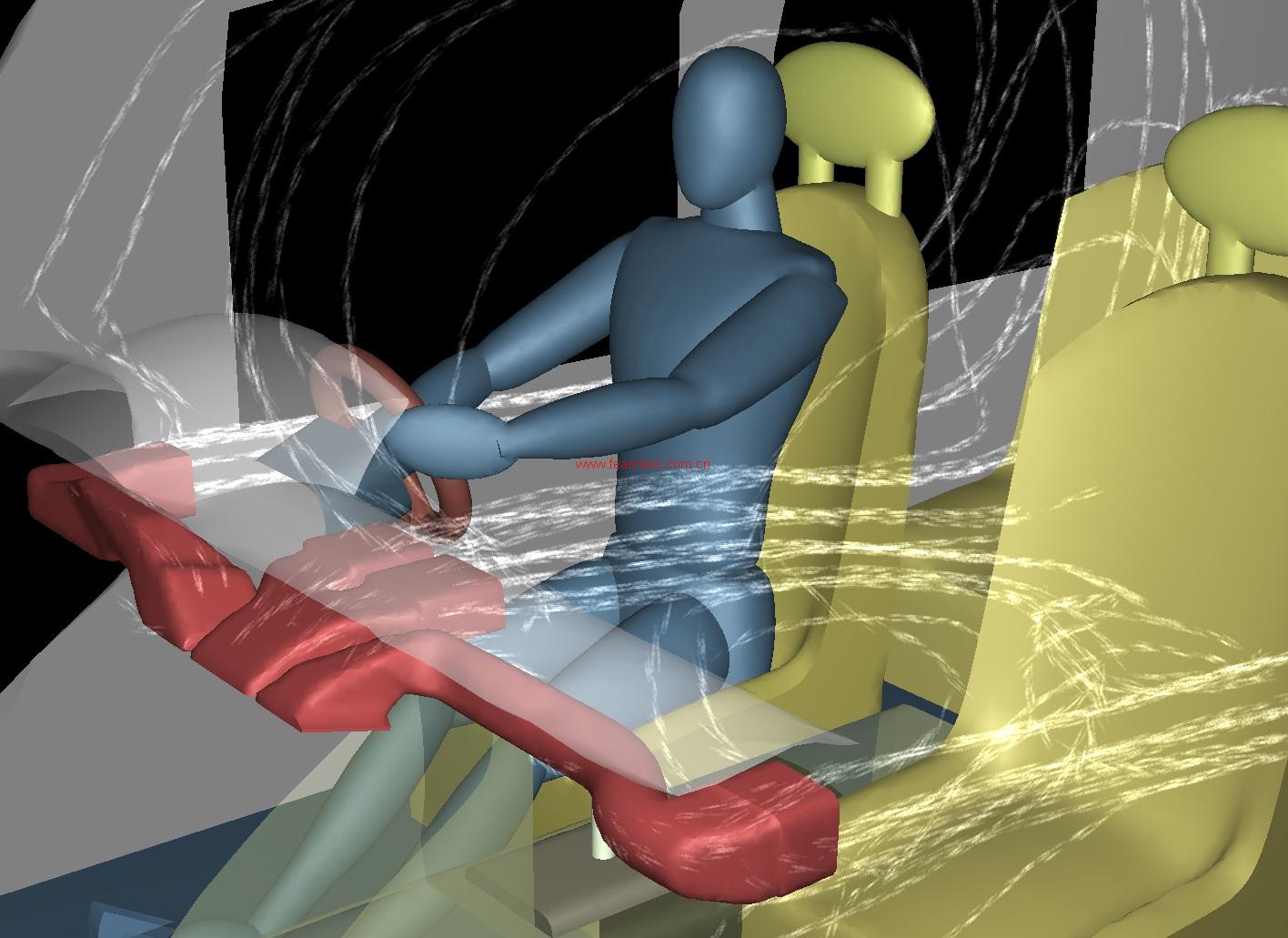

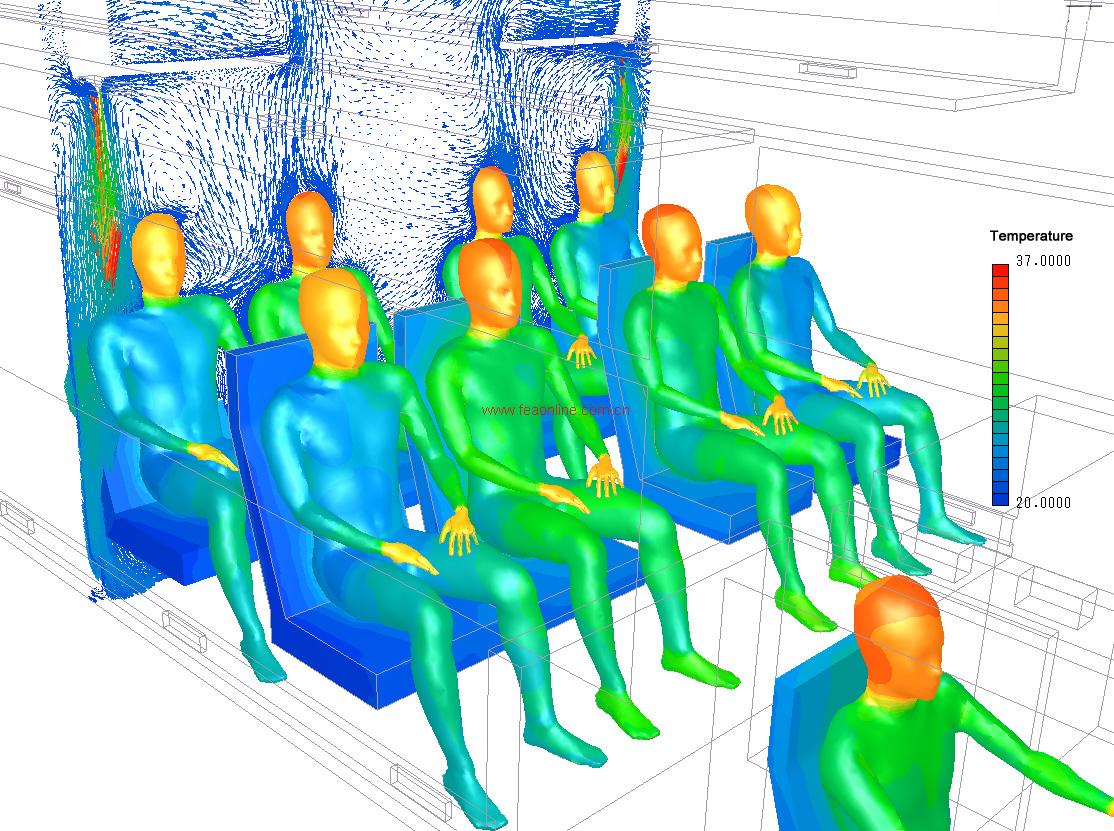

        •  乘员舱舒适性分析

        •  空调系统部件之间的匹配分析

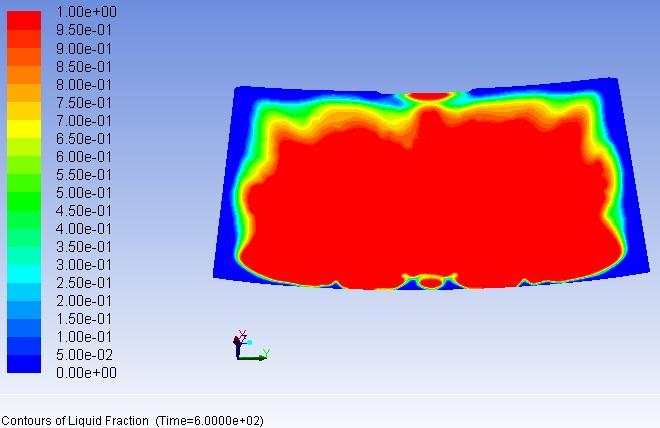

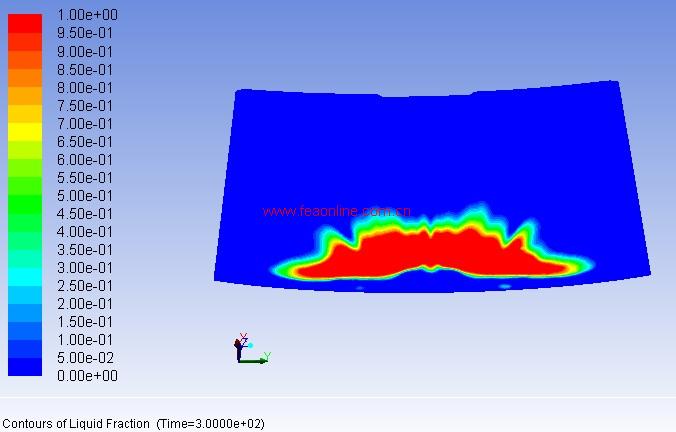

除霜

       空调风道                                                               热舒适性

    ♦  发动机舱热管理分析

        •  一维热管理规划分析

        •  三维热管理CFD分析

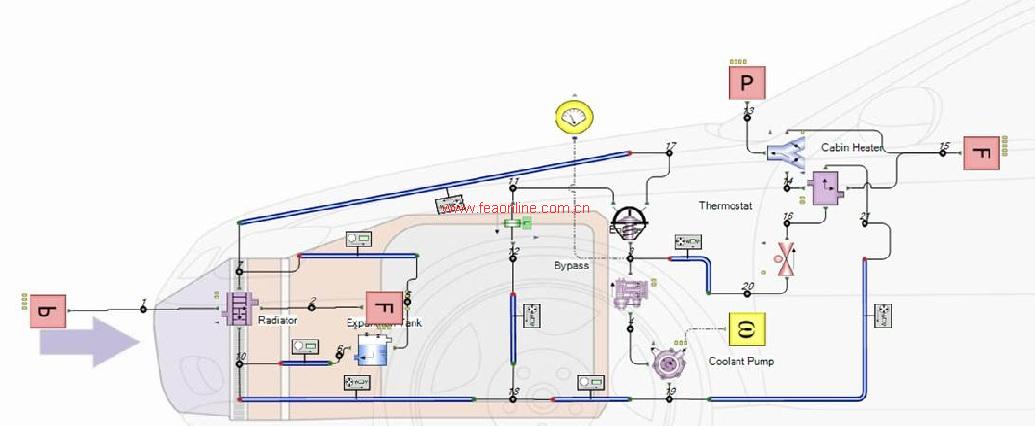

一维热管理规划

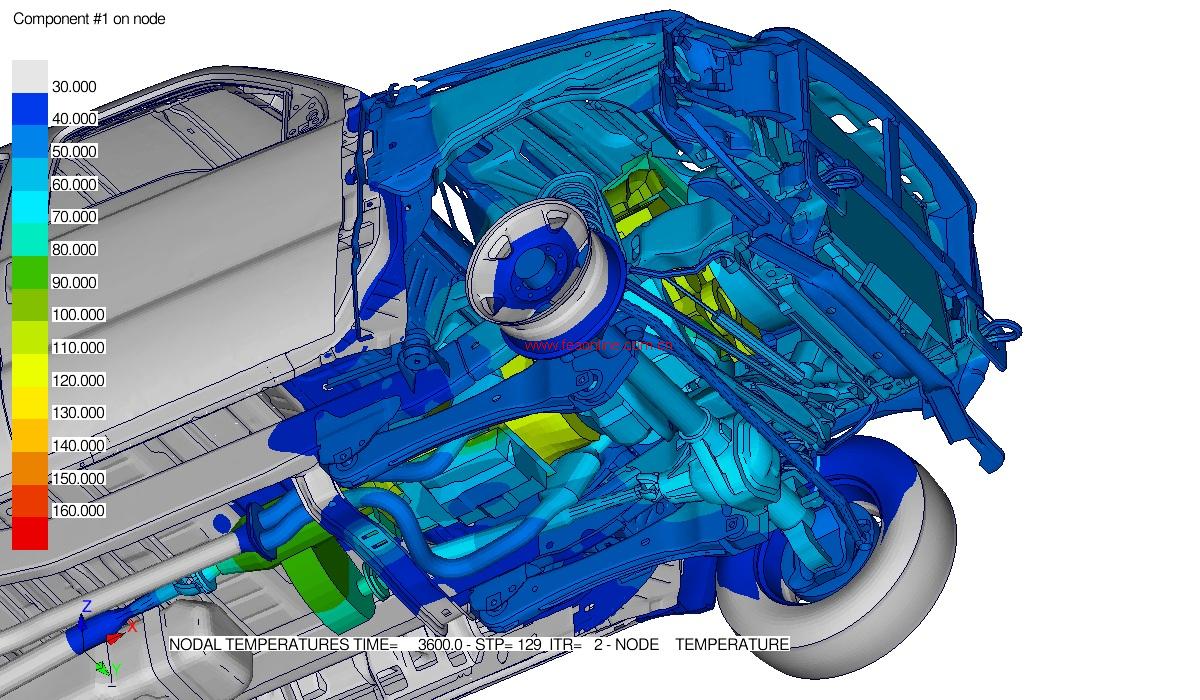

三维热管理CFD分析

    ♦  汽车内流场机零部件CFD分析

        •  催化器优化分析

        •  液力变矩分析

        •  刹车盘冷却分析

        •  油箱液面晃动分析

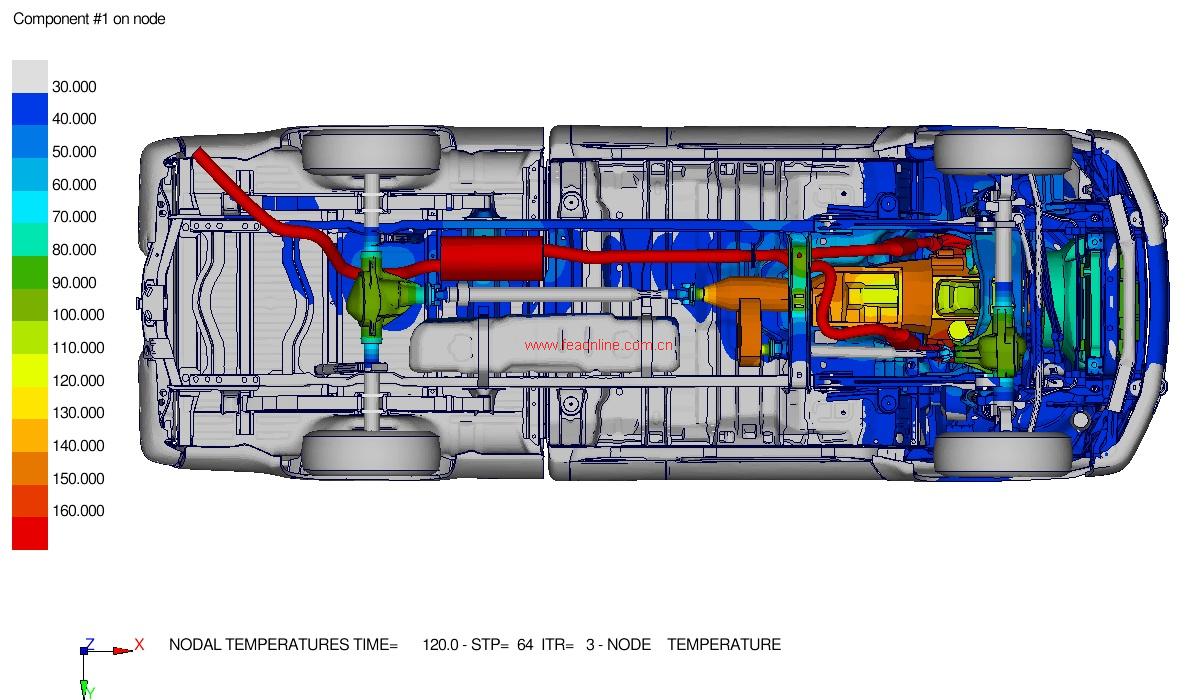

        •  汽车零部件温度场分析

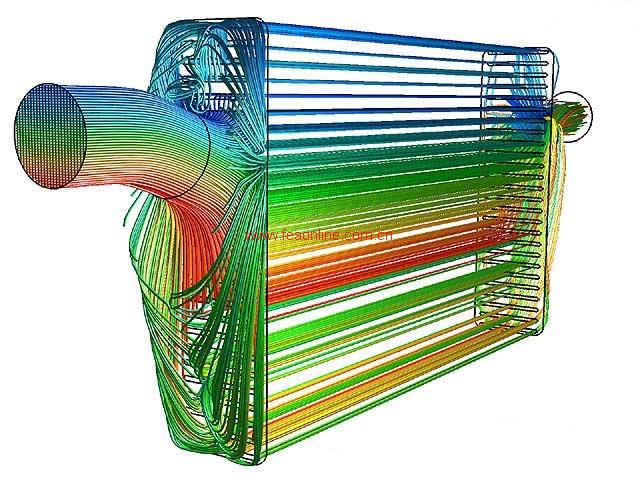

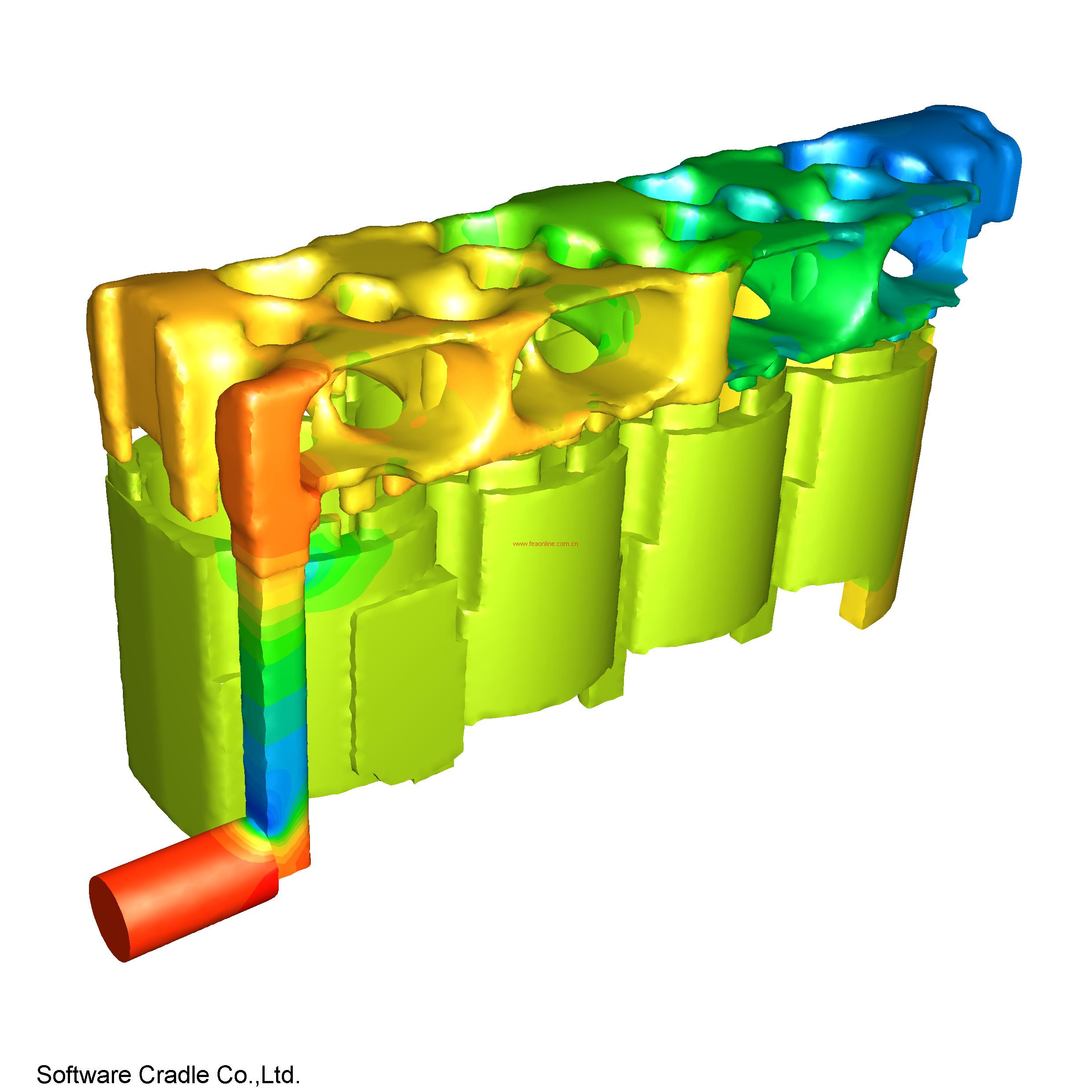

热交换器                                                              水套

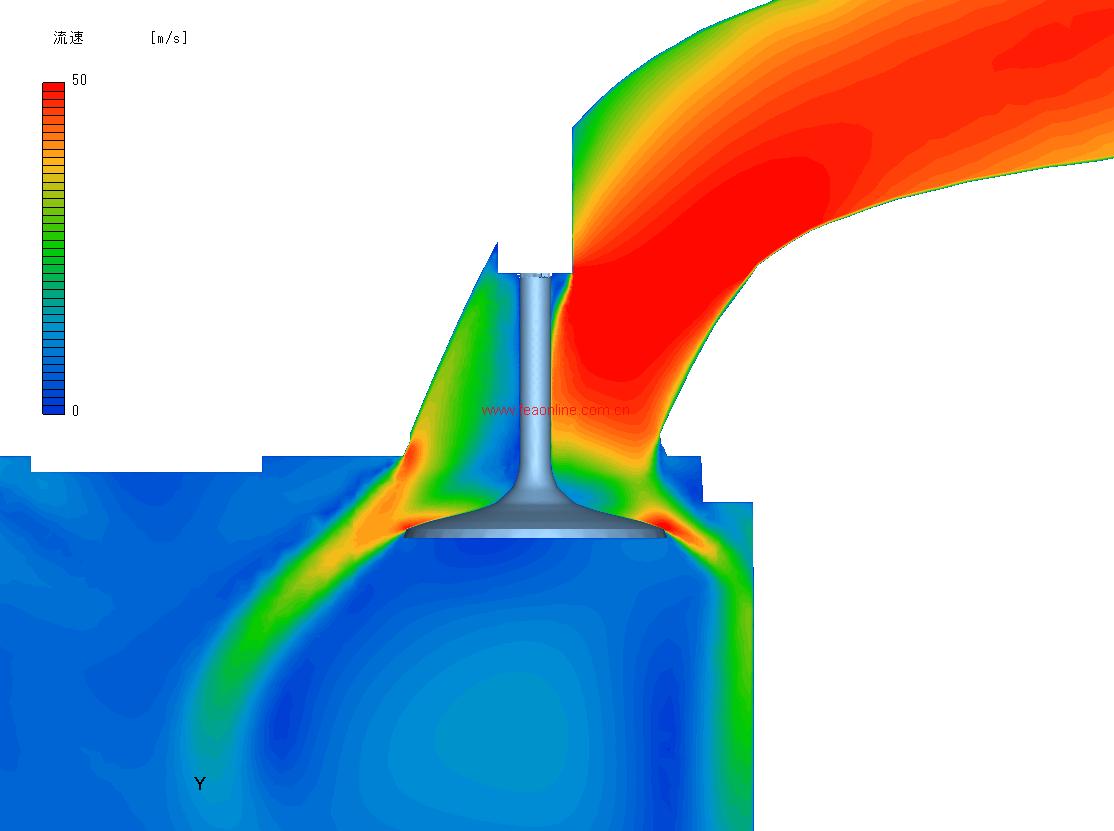

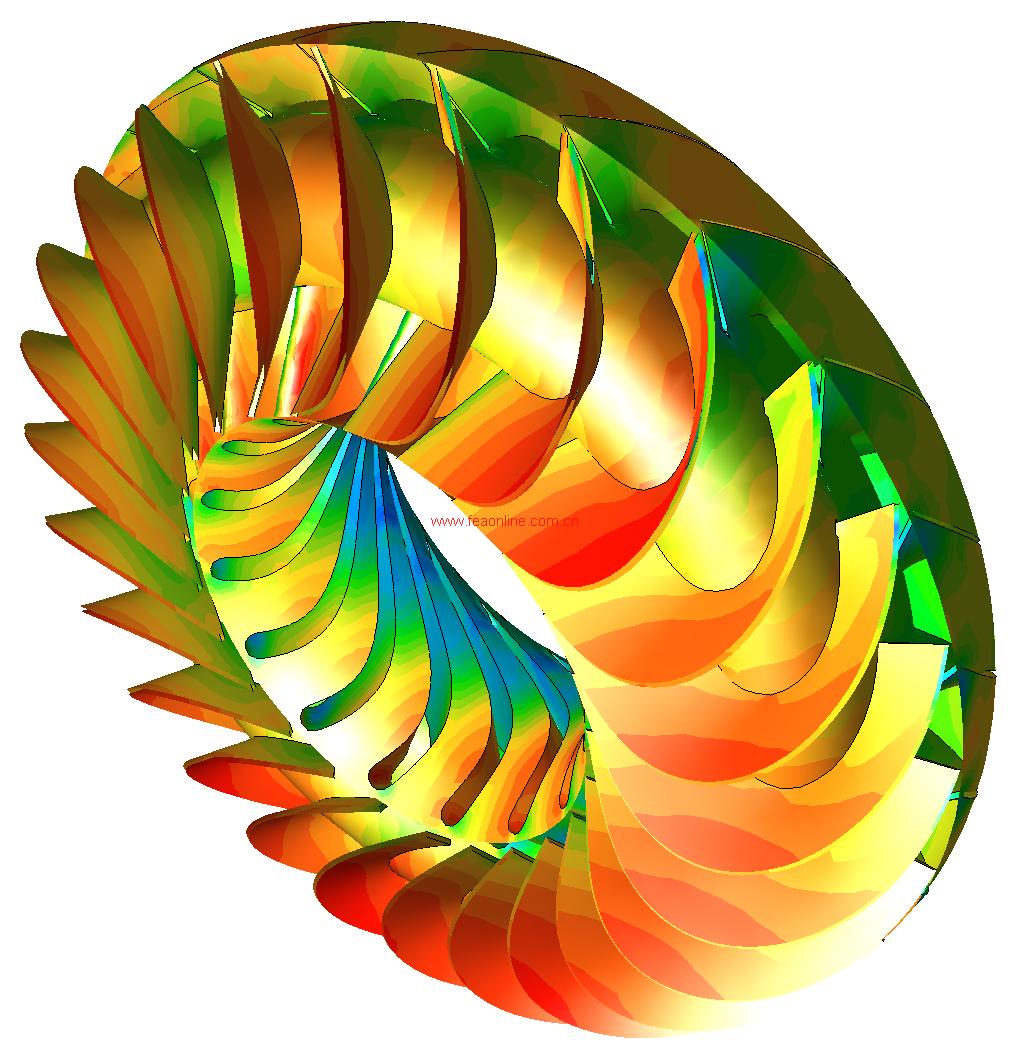

                              液力变矩                                                进气阀

    ♦  空气动力学噪声分析

        •  后视镜、车窗边柱、雨刷、天线

        •  天窗、门、侧窗

        •  进气、排气系统

        •  HVAC送风机、管路、冷却风扇

噪声分析

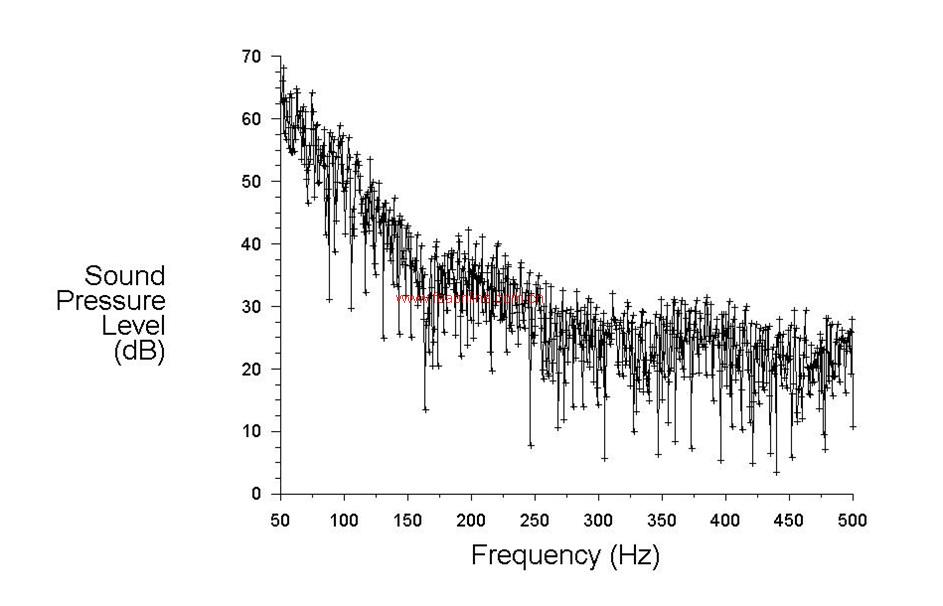

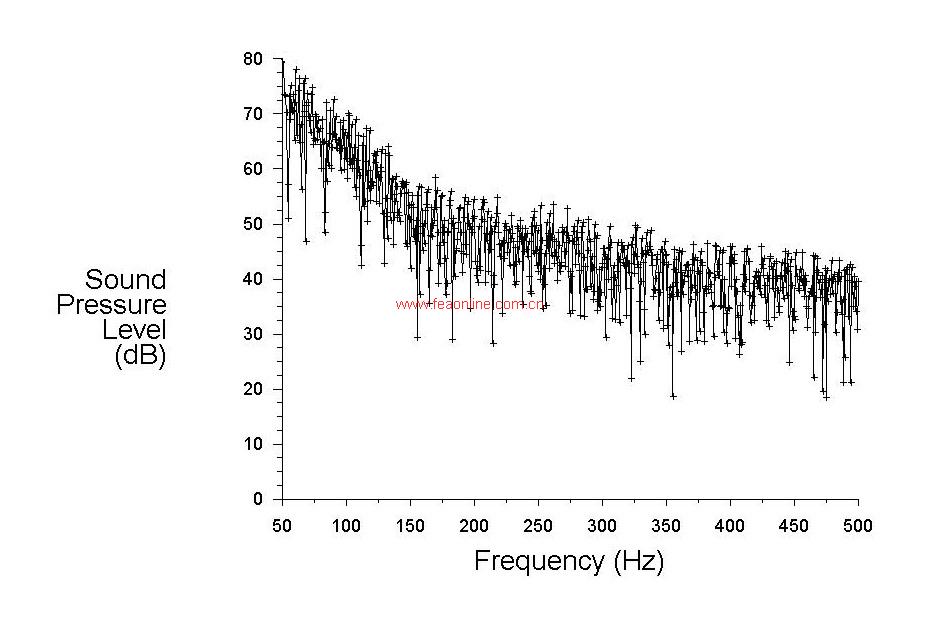

                  Point1处噪声值                                                       Point2处噪声值
