特色功能一：有限元分析流程

发布时间：2013-09-27

浏览次数：次

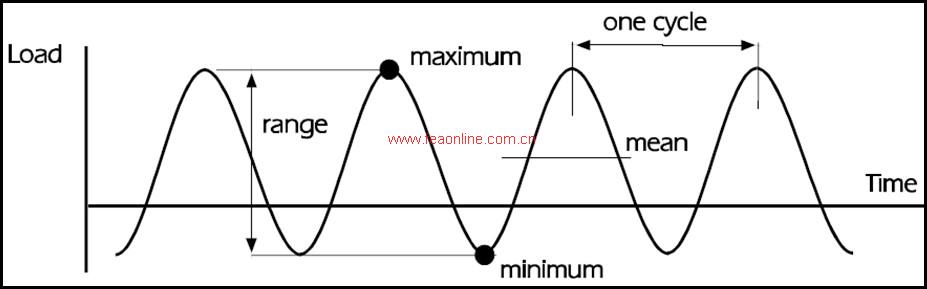

1、疲劳破坏--在较低水平的往复载荷循环作用下发生的破坏

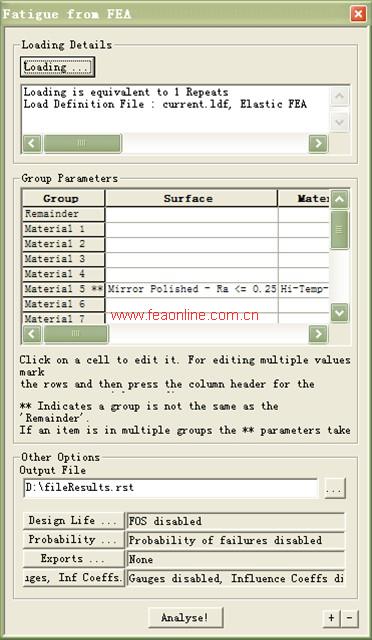

**采用高级疲劳分析软件FE-Safe进行疲劳分析

**基于有限元分析的疲劳分析功能

**丰富的单轴、多轴疲劳算法

**应力、应变疲劳算法

**丰富的材料库

**灵活多样的载荷谱定义方式

**高级疲劳分析功能

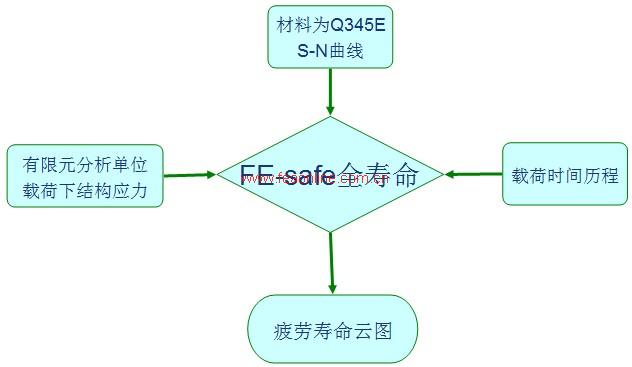

**FE-Safe中疲劳载荷谱是通过有限元静力解+载荷历程构成

**有限元静力解：前面结构分析已算出

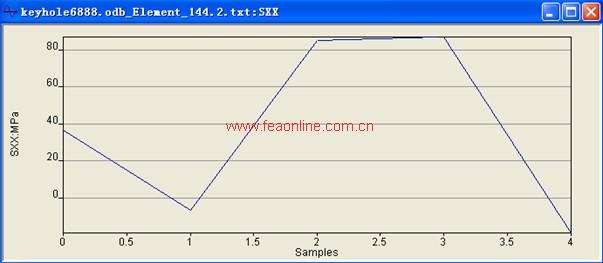

**载荷历程：载荷计算软件得到

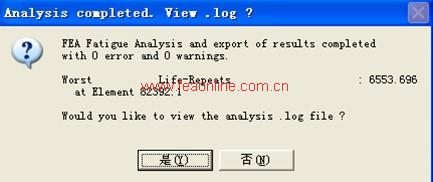

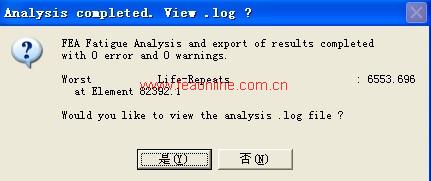

**每个节点就形成了一个载荷谱，FE-Safe会对于每个节点计算疲劳结果，并能够将结果写入结果文件，利用有限元软件进行后处理

2、焊接结构疲劳分析

**焊缝s-n曲线

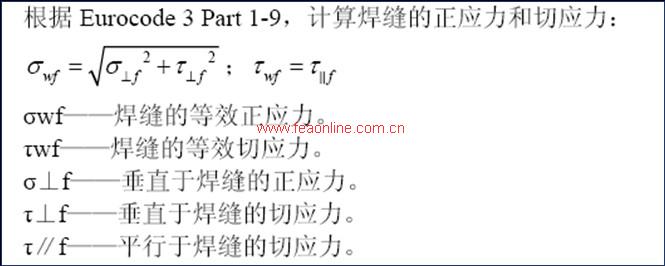

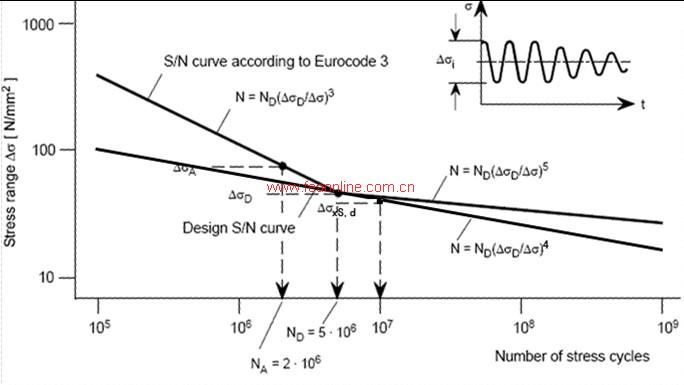

对于焊缝采用Eurocode 3，part 1.9中规定的S-N曲线

根据Eurocode 3，part 1.9，结合焊接工艺，选取焊缝的疲劳等级

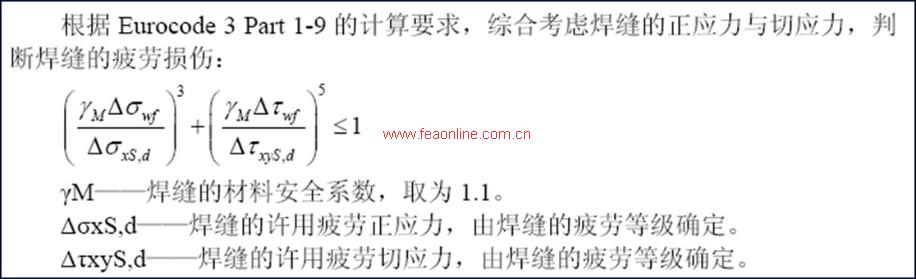

**疲劳分析

**Fe-safe 参照BS5400或BS7608的焊接模块

**参照IIW规定，选取疲劳热点，借助fe-safe进行分析

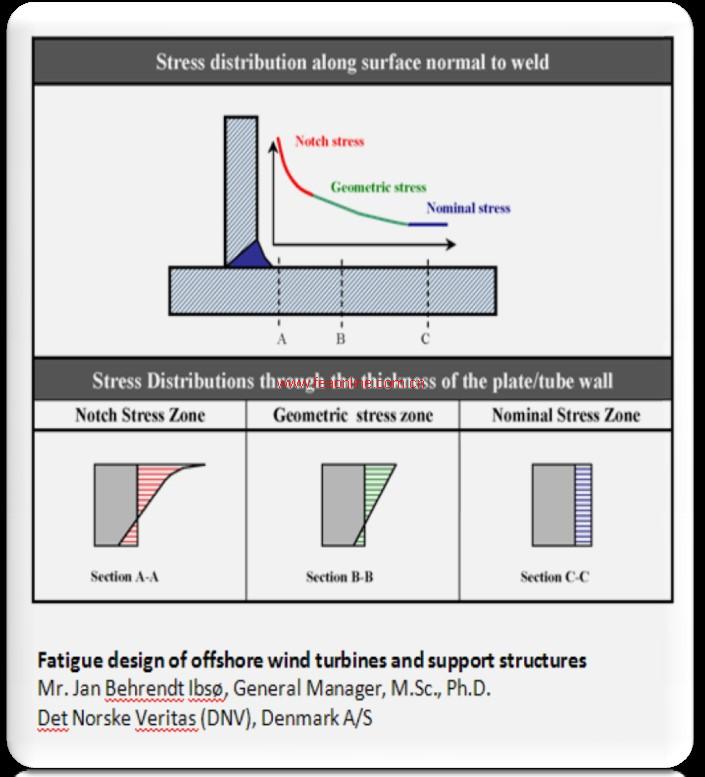

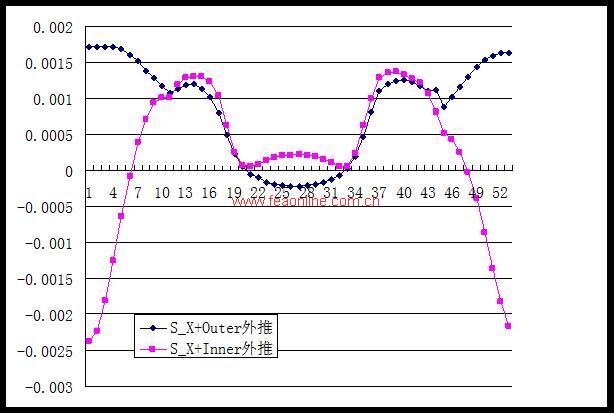

**焊趾应力外推

*有限元计算时，由于几何和数值因素，焊趾位置不可避免地出现应力集中，而且随着网格的细化，应力数值会不断的上升，这是不合实际的。

*采用应力外推的方法，进行焊趾应力的获取，目前是比较公认的方法

IIW（国际焊接协会）对应力外推有专门的规定

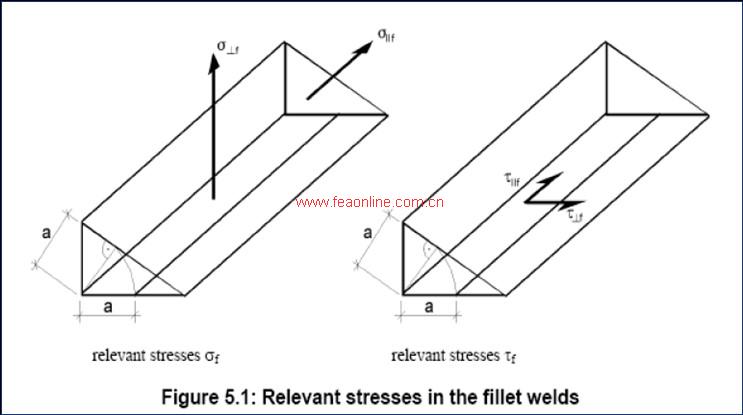

**焊缝应力外推分量及疲劳破坏判据

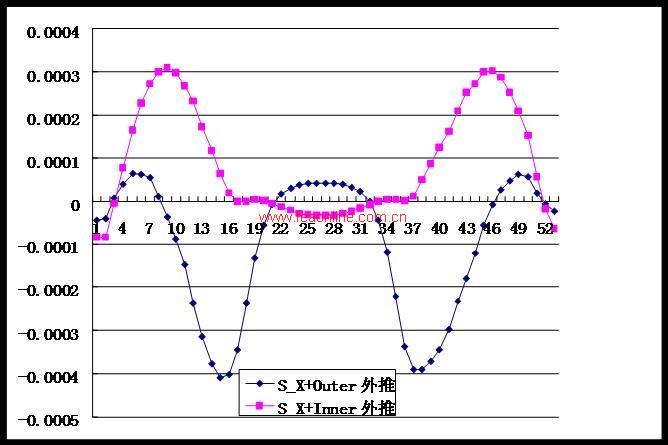

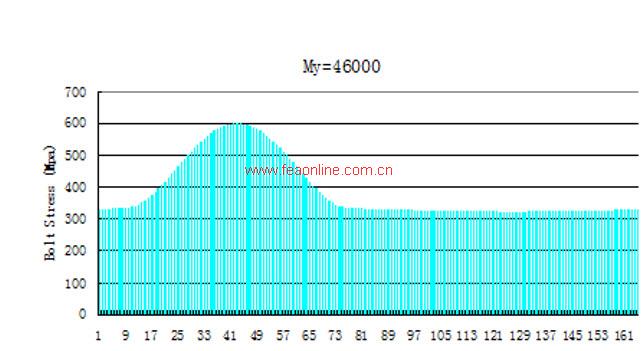

不同焊缝位置处焊缝应力与My关系图

A.不同焊缝位置处垂直与焊缝方向的正应力与My关系图

B.不同焊缝位置处垂直与焊缝方向的切应力与My关系图

C.不同焊缝位置处平行与焊缝方向的切应力与My关系图

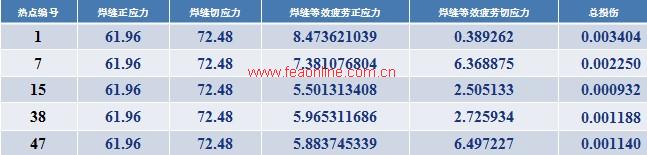

**计算结果

3.螺栓疲劳分析

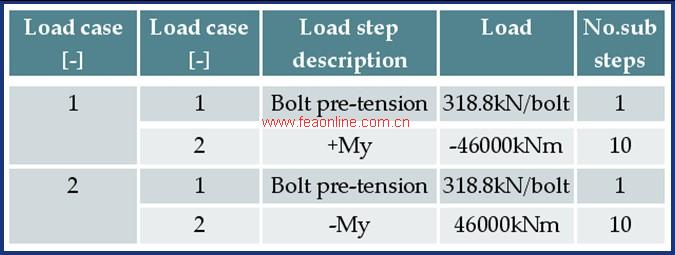

螺栓疲劳分析流程

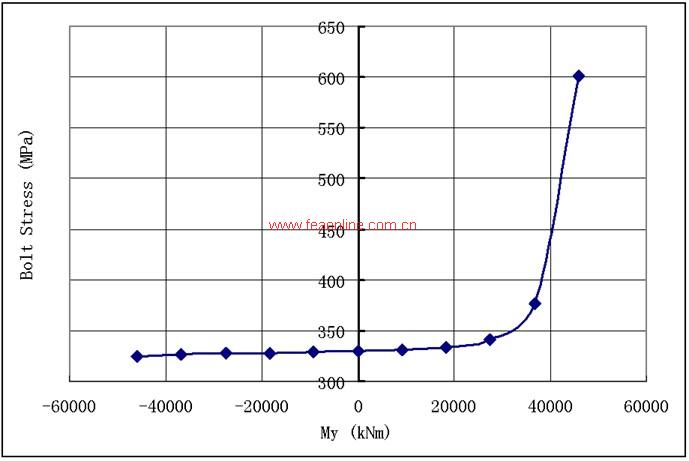

螺栓热点螺栓拉应力与主载荷的非线性关系

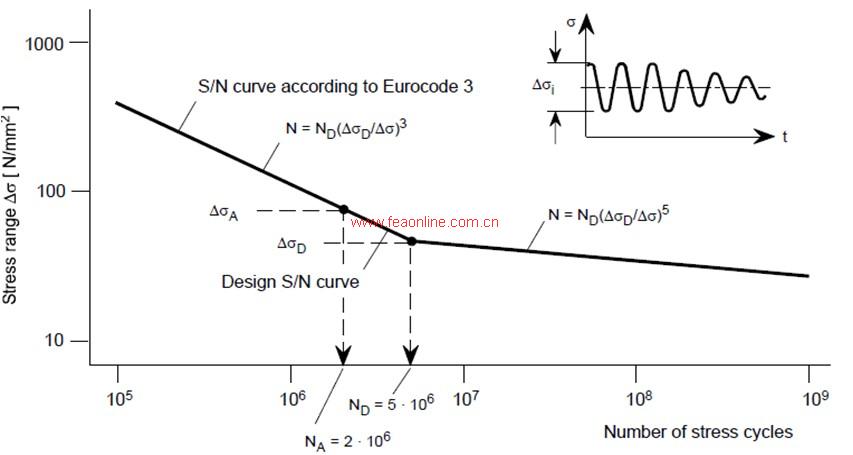

螺栓S-N曲线

**螺栓疲劳20年内疲劳损伤计算

考虑疲劳安全系数，疲劳损伤判据为：

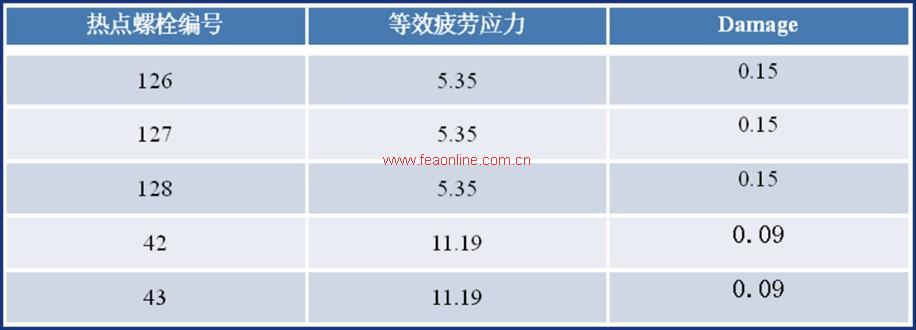

危险螺栓应力损伤校核

4. 其他结构疲劳分析

**S-N曲线获得

**结构s-n曲线可：

*采用软件自带材料属性

*参照E. Haibach: Betriebsfestigkeit [Fatigue Strength], publisher: VDI-Verlag, 2nd Edition 2002 计算

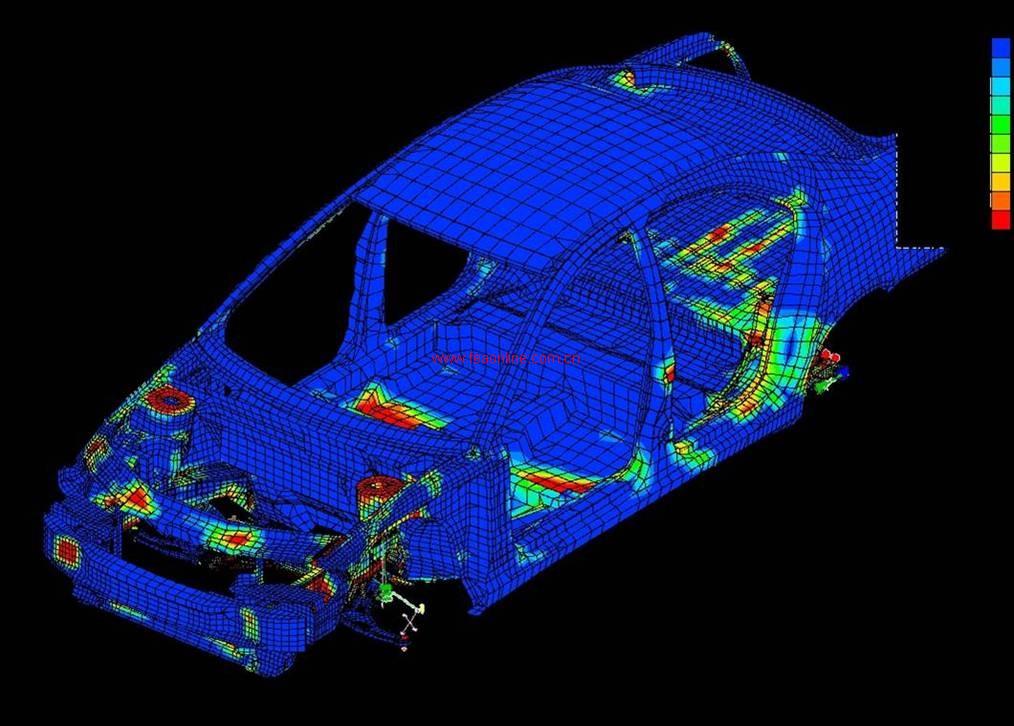

白车身路谱疲劳分析

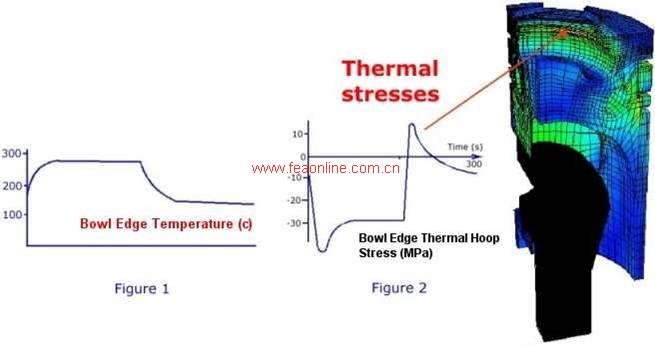

活塞热疲劳分析

法兰疲劳分析

副车架扭转疲劳分析

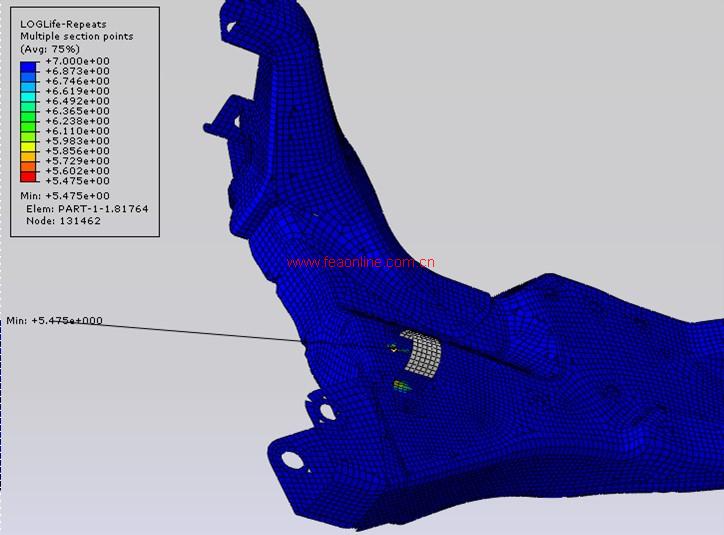

寿命和危险点位置

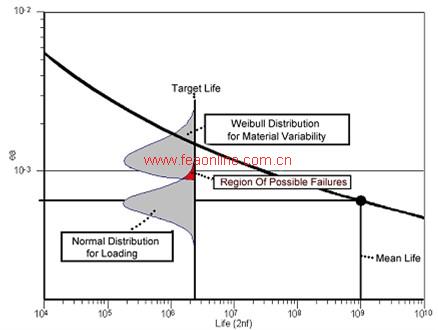

结构失效概率图标显示

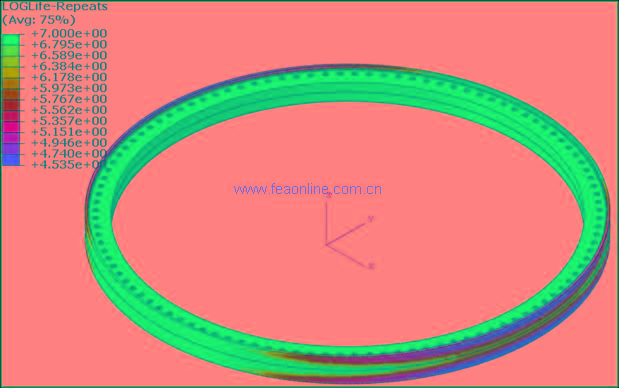

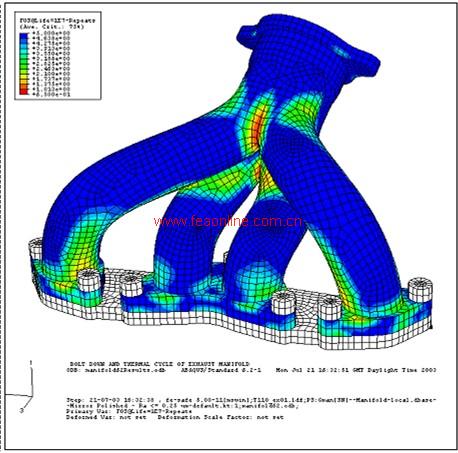

寿命云图显示
