 （1）非开挖定向钻孔穿越过程仿真分析

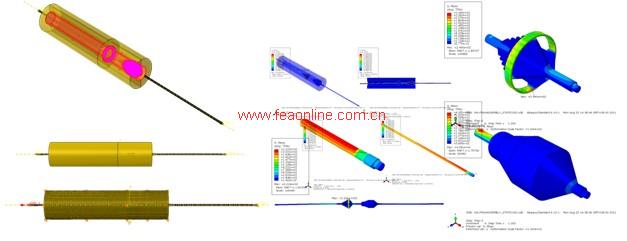

创建整体的几何模型，并划分网格，在此基础上分别对整体钻孔工具粘土或饱和砂岩的几何模型进行装配，其装配结果如图所示。其中，对于金属杆和扩孔器、刀板式扩孔器和捅式扩孔器之间分别采用Tie的连接方式进行连接，并设置粘土或饱和山岩的内表面空腔与金属结构的接触作用，整体模型装配结果与连接、接触关系如图所示。

（2）定向钻孔射流对壁面冲刷过程模拟分析

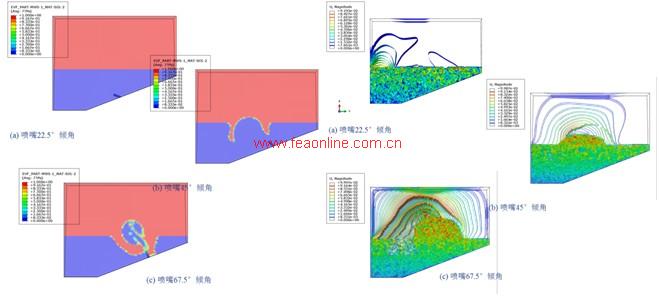

模型分析主要采用EULER的方法实现流体的分析，因此不用创建钻具的结构体模型，前处理模型中分别将水和泥浆作为一个流体域EULER_WAT，粘土与砂岩作为一个流体域EULER_SAN，创建6°的定向钻孔喷嘴与两个流体域的几何模型，其整体模型与流体域模型如图所示。通过对比水和泥浆材料与粘土和砂岩材料在欧拉域网格中的位移场分布，描述喷嘴倾角A对冲刷效果的影响，如图所示。从位移场分布云图可以显著地看出，喷嘴倾角A对冲蚀的影响，随着距离的增大，射流的影响区显著增大，从而导致水和泥浆、粘土和砂岩的位移范围的深度和宽度显著不同。
