    锥型橡胶弹簧

    发布时间:2013-12-31

    浏览次数:

    • 案例行业

      橡胶产品分析

      锥型橡胶弹簧

      案例类别

      锥型橡胶弹簧

      问题描述

      典型锥型橡胶弹簧为研究对象,该橡胶弹性元件是典型橡胶金属复合的三明治结构,由衬套、橡胶、芯轴三部分组成。该产品广泛地应用于高速客车、地铁车辆和城市轻轨车辆转向架上,是轨道车辆转向架的关键部件。

      计算分析

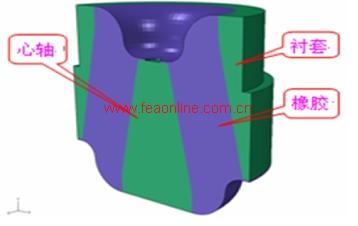

      产品三维模型图

      ABAQUS 是一套功能强大的工程模拟的有限元软件,能够驾驭非常庞大复杂的问题和模拟高度非线性问题;而Fe-Safe是设计和开发耐久性分析软件, 是世界上最先进的耐久性分析工具包。利用Abaqus计算产品在疲劳载荷工况下的应力场分布情况,再将该应力场结果导入到Fe-safe中进行疲劳寿命分析计算,最后将计算完的疲劳寿命结果导入到Abaqus中进行后处理,查看橡胶产品的疲劳寿命情况。

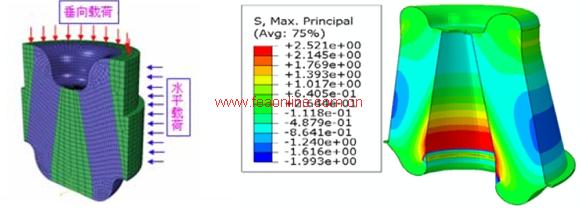

      有限元离散模型及加载工况                                     橡胶部分的应力分布状态

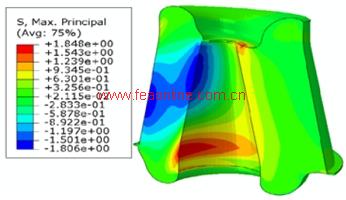

       橡胶部分的应力云图分布

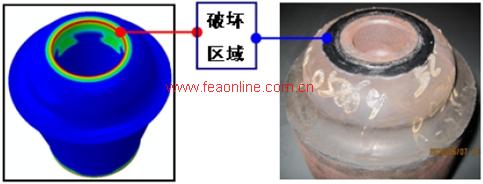

       疲劳损伤云图(左)与实验验证(右)
