Surface Meshing-详情

CFD网格划分功能增强

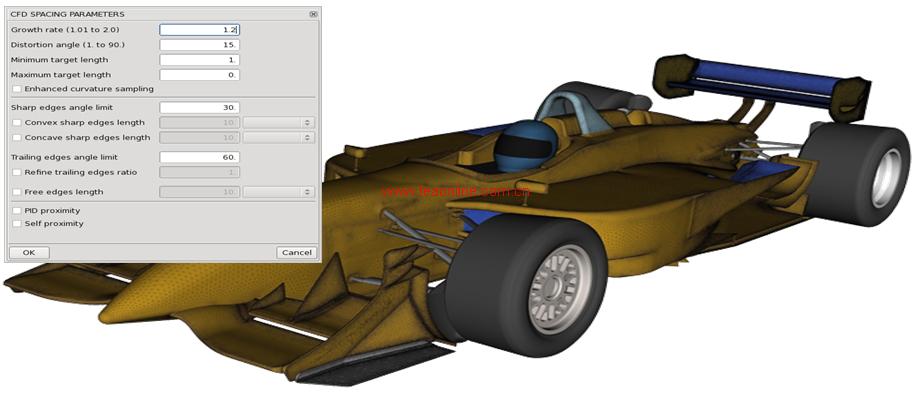

        CFD新版v15.1.0，比率参数可以选择参数

CFD网格划分功能增强

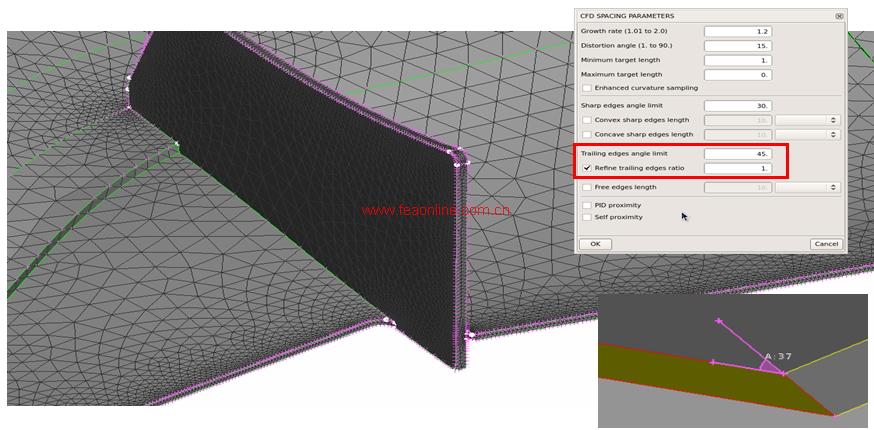

        v15.1.0后，后续边界优化在用户控制中增加了角度控制

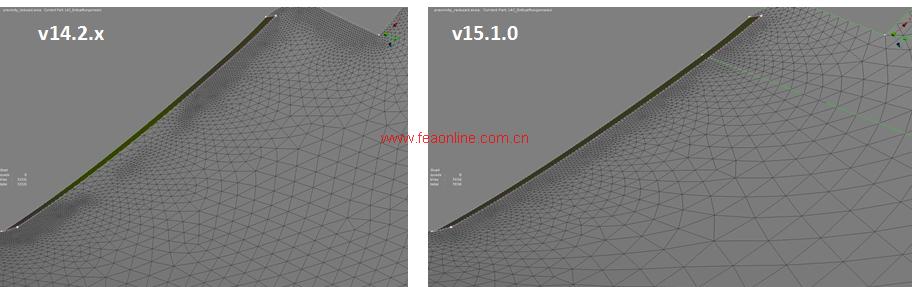

        v15.1.0比率[AutoCFD] 更加精确的临近边细化

v15.1.0比率[AutoCFD]自动细化内部面

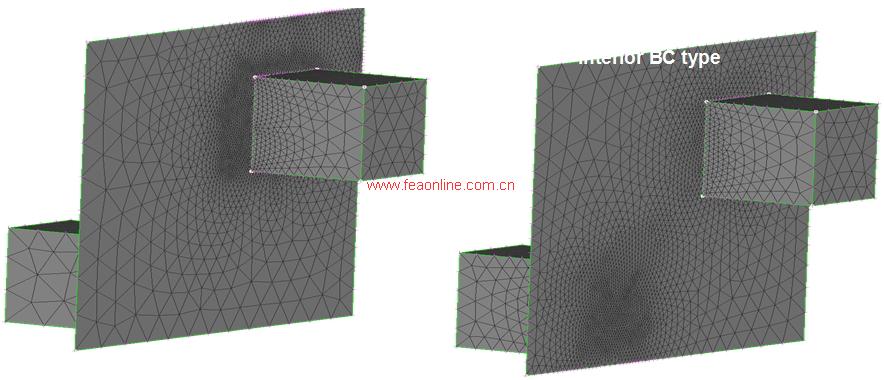

        v15.1.0 后，内部边界临近边，在两个方向自动一致

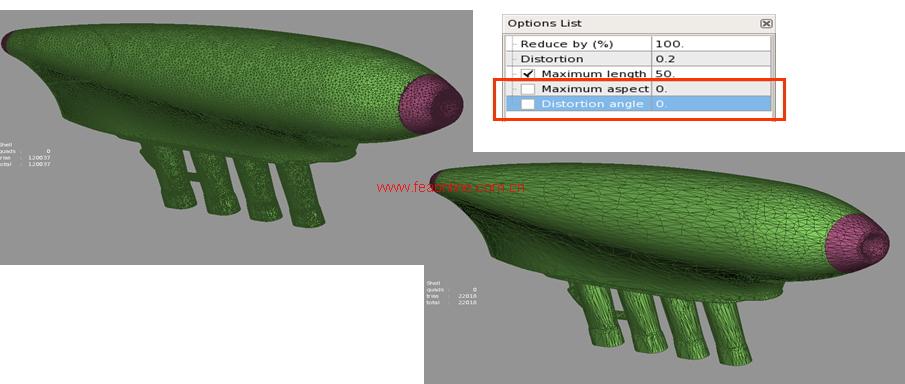

Shell Mesh>Reduce: 新增功能，粗划三角网格

        利用控制扭曲距离和最大单元长度，快速粗划网格

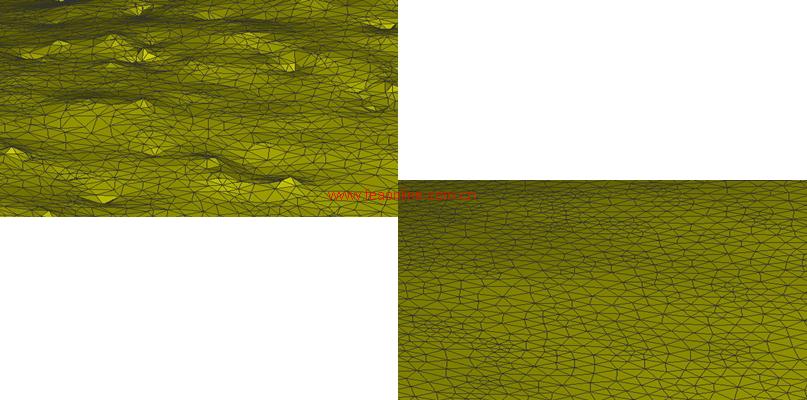

Shell Mesh>Suppress [Noise]

        新功能，移除壳网格噪点

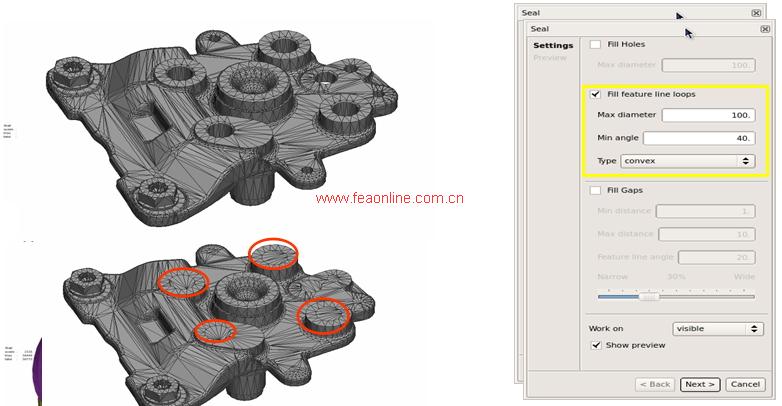

密封模型的FE网格模型准备: Shell Mesh>Fill Gap [Seal]

        密封功能加速创建外表面的密封模型

        新增功能，填充实体管

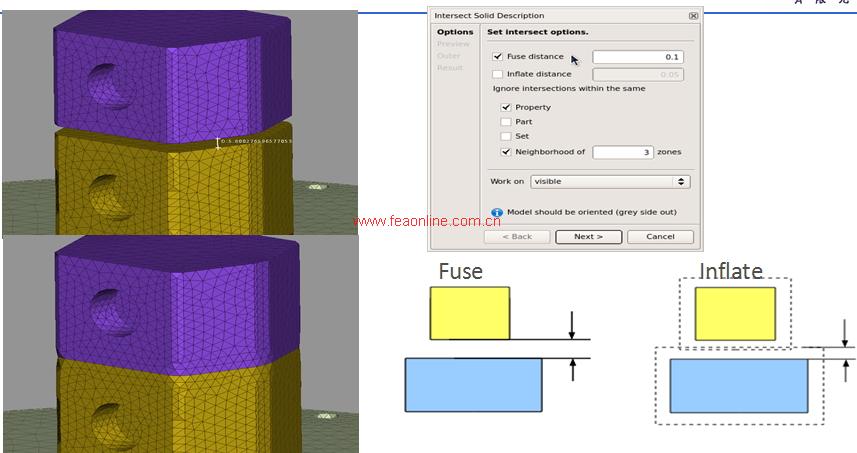

Shell Mesh>Intersect:增强接触或者相近的连接网格功能

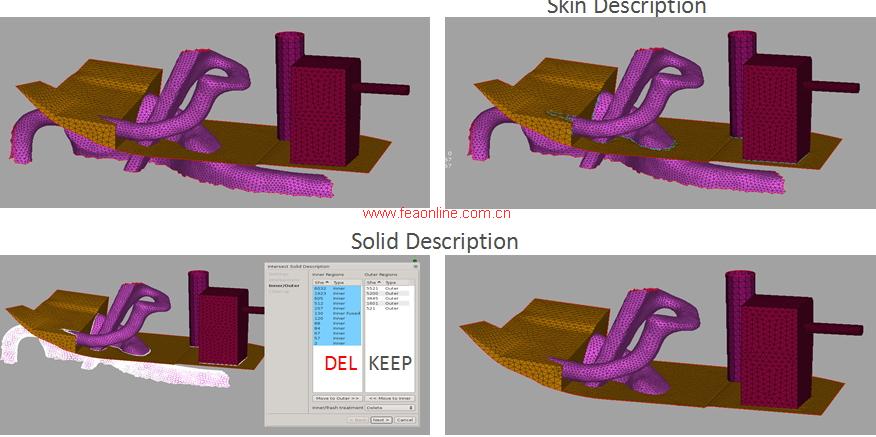

Shell Mesh>Intersect: 实体和表面的描述

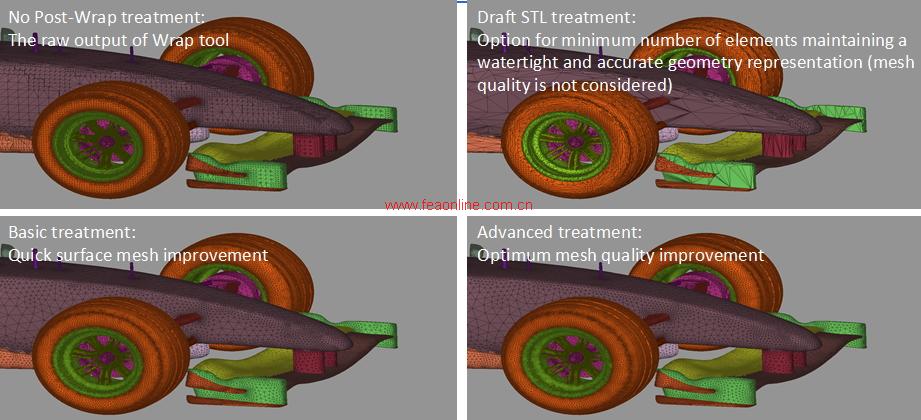

外表面：对速度和存储提供高级算法

        外表面生成网格时，使用更少的内存。结果网格中包含极少的单元及最小问题面，比如交面和反向单元

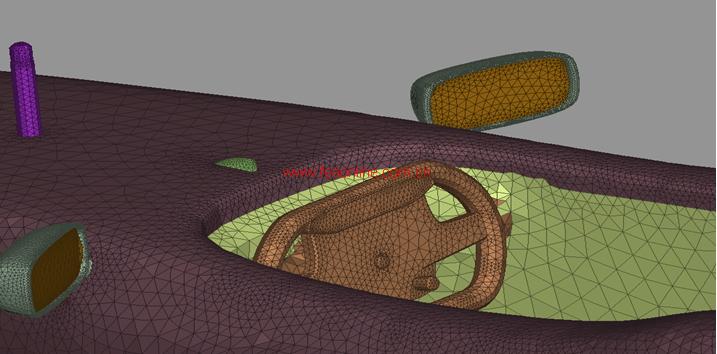

外表面：增强外边面的处理

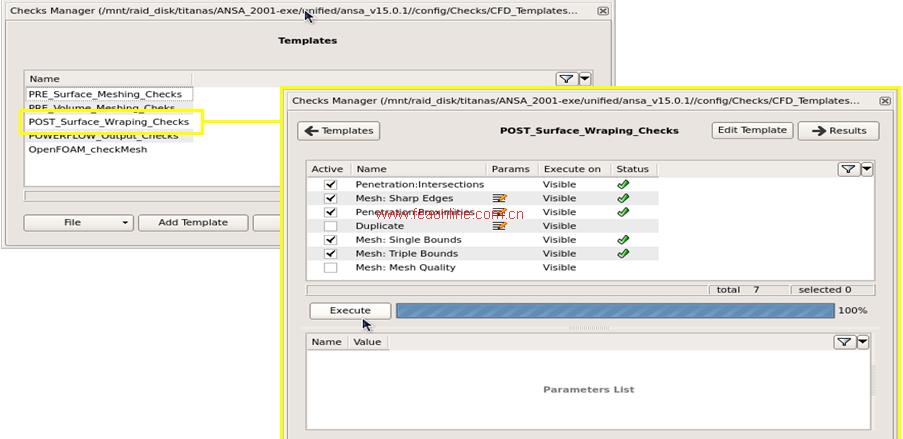

检查控制功能：预定义多个定制好的检查模板

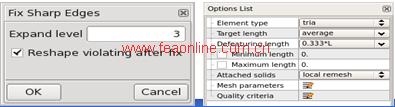

v15.1.0自动修改尖锐边

        确认的尖锐边，即反单元或者是某些尖锐的网格面，新版中可以自动修改

        ANSA可以修正这些尖锐边并重建网格。需要设置目标长度为平均值。
