    CAE咨询 / Data Area

    12年的专业CAE咨询服务经验,超过1000个项目的丰富经验积累。

    • 随着计算机技术的快速发展和普及,有限元方法迅速从结构工程强度分析计算扩展到几乎所有的科学技术领域,成为一种丰富多彩、应用广泛并且实用高效的数值分析方法(CAE)。随着数值分析方法的逐步完善和计算机运算速度的飞速发展,整个计算系统用于求解运算的时间越来越少,而数据准备和运算结果的表现问题却日益突出。后处理作为建立有限元模型的一个重要环节,要求考虑的问题较多,需要的工作量较大。
      运算的结果需要快速方便地得到形象、一目了然的2D图表、3D动画显示。然而动辄几百MB甚至几个GB的运算结果文件的整理也是让人头疼的事情,最好交给软件能自动或者人性化地半自动提取生成位移曲线、应力云图、动画图像,最好还能帮助我们便捷地编写报告。所以,后处理软件的好坏直接关系到了我们对结果的提取和报告的编写。由上可见,后处理工作也是CAE工作的重头戏。

      我们在后处理工作中普遍使用meta,因为它具有完善的可视化功能,可以使用等值面、变形、云图、瞬变、矢量图和截面云图等表现结果,也支持变形、线性、复合以及瞬变动画显示,另外可以直接生成BMP、JPG、EPS、TIFF等格式的图形文件及通用的动画格式。这些特性结合友好的用户界面可迅速找到问题所在,同时有助于缩短评估结果的过程。

      另外它还有以下几个特色功能:

      NVH 计算功能

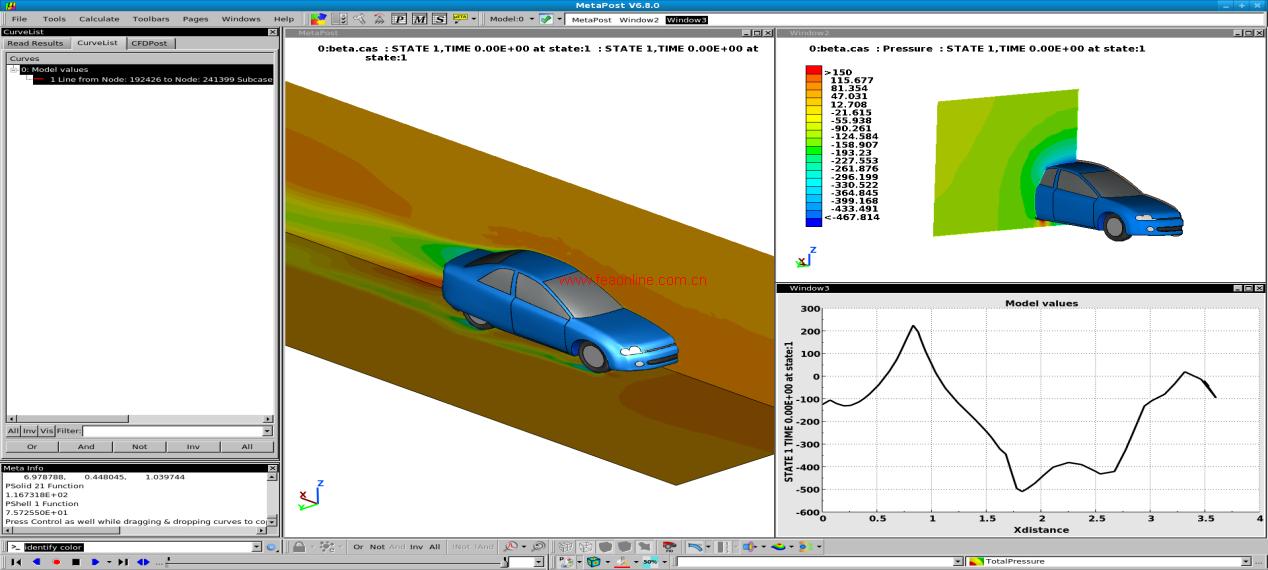

      CFD 功能

      Durability 和碰撞功能

      自动报告生成

      多窗口显示功能

      自动生成报告

    •

      Meta软件针对NVH领域各种类型仿真结果提供了很多快捷的处理方法或工具,使用者可方便灵活地进行结果处理。

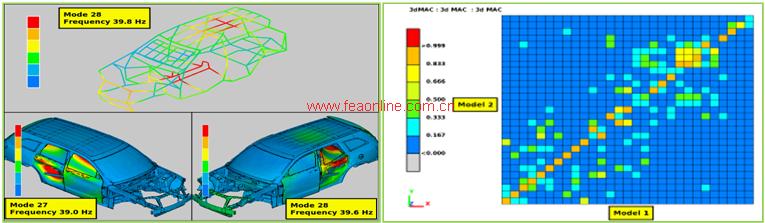

      模态相关性

      关联模型测试和模拟的结果

      频响工具

      结构和声学的频率响应

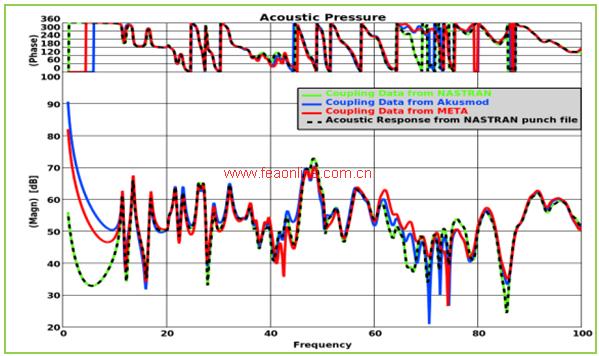

      流固耦合工具


      耦合的声学响应计算、模块化的声固耦合

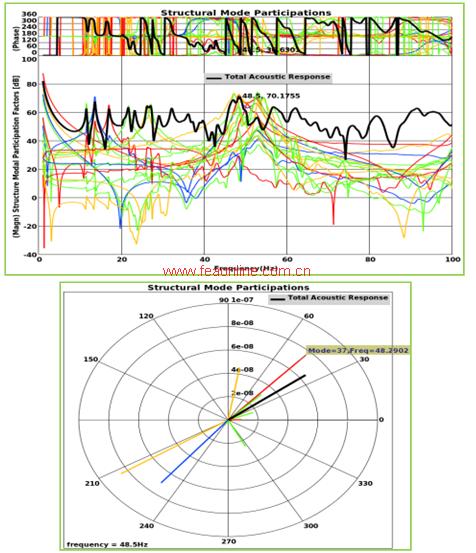

      模态相关性


      结构和流体模态参与度

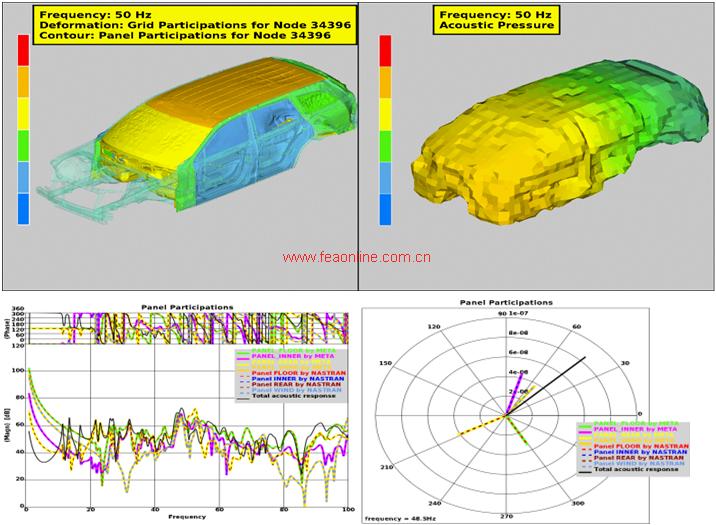

      面板贡献度


      面板贡献度

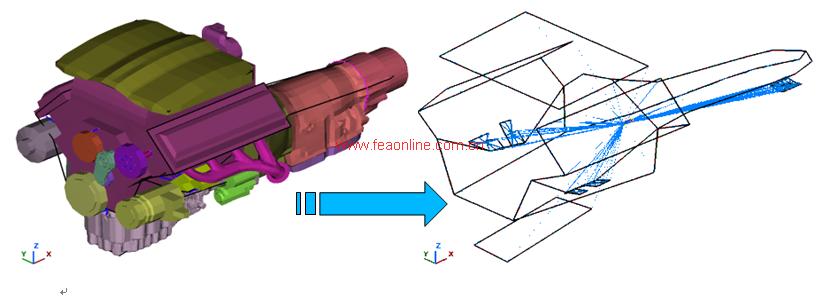

      模态模型生成工具


      创建模态模型

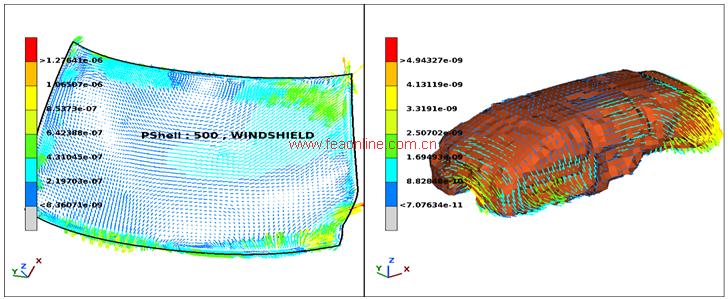

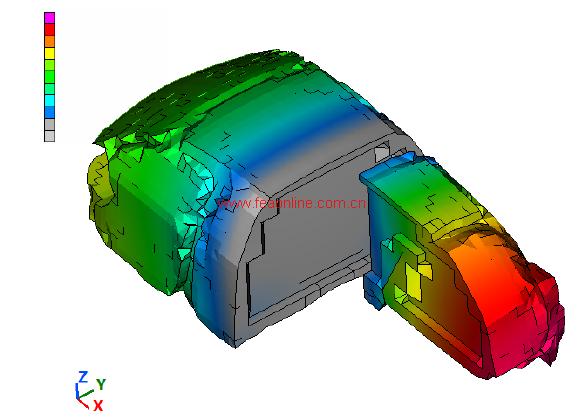

      机械振动与声腔

        Meta可根据Nastran计算的位移和力的结果计算结构和流体中的能流

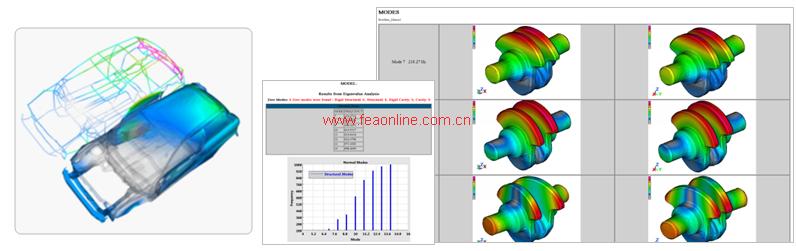

      快速生成报告

      可定义全局/局部模态报告、MAC报告、正则模态报告
