µETA 后处理更新

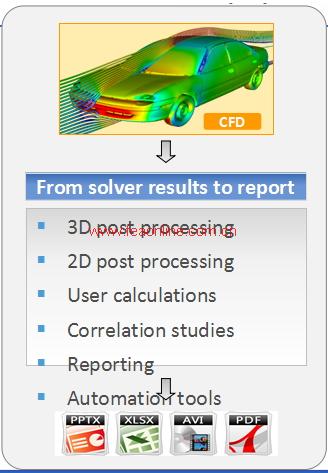

        作为FEA及CFD分析中，先进的CAE后处理功能

        基本的概念及特征：

        - 拥有强大的功能，可以处理所有类型的3D & 2D后处理

        -高性能的图形显示

        -极小的内存印迹

        -优秀的多模型处理

        -生成高质量的报告

        - 突出的自动化处理功能

支持的格式

        Fluent

        - Fluent 2d and 3d *.msh, *cas, *dat

        - CFDpost compatible *.cdat

        OpenFOAM

        - ascii/binary data

        - Partitioned results

        - FEMZIP file support

        StarCCM+

        - *.ccm and *.sim files

        CFD++

        SC/Tetra

        Theseus- FE

        Radtherm

        Ensight

        Tecplot

        CFX  v15.1.0

        Fieldview  v15.1.0

支持的特征

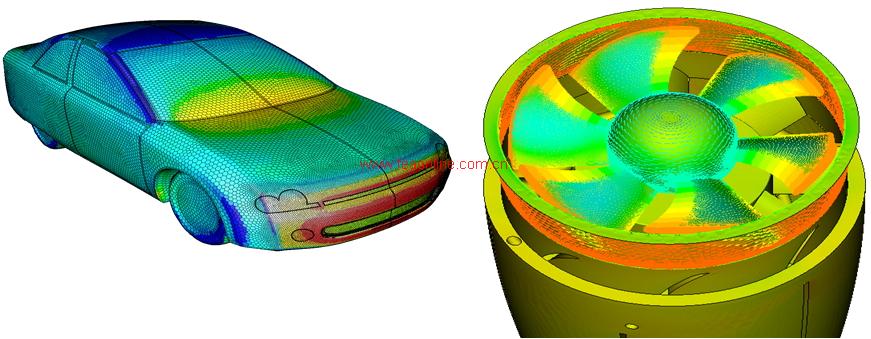

        - 标准及多面体单元

        - 稳态及瞬态结果

        - (多相关框架）区域及网格MRF的移动

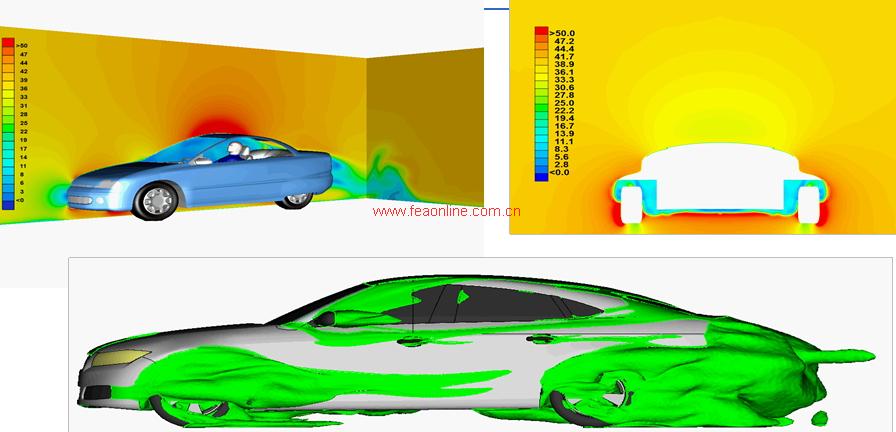

切割面及等截面显示的可视化

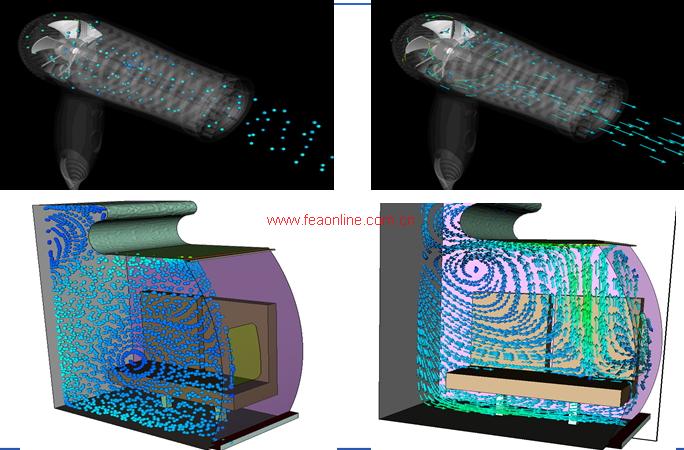

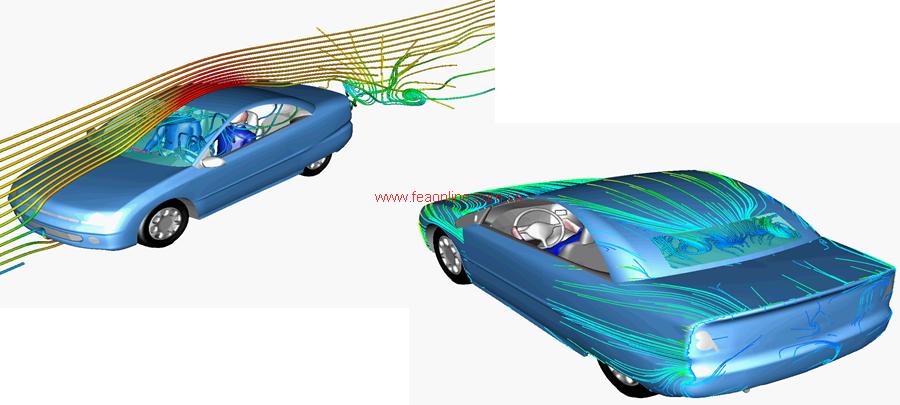

Streamlines 及 Oil-flow 路径的可视化

多焊缝可视化显示

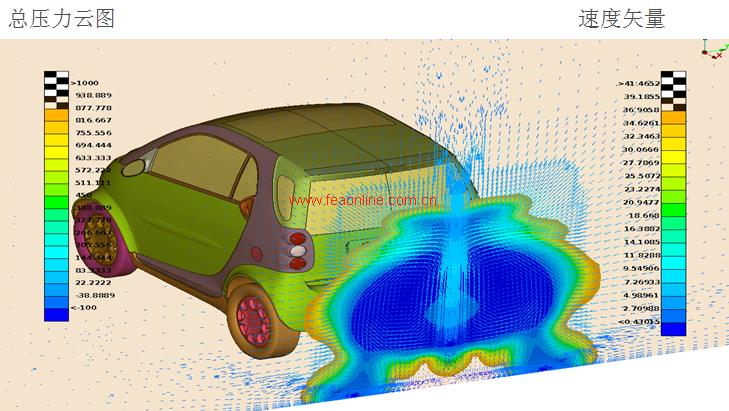

云图及矢量图的仿真显示可以双边缘化

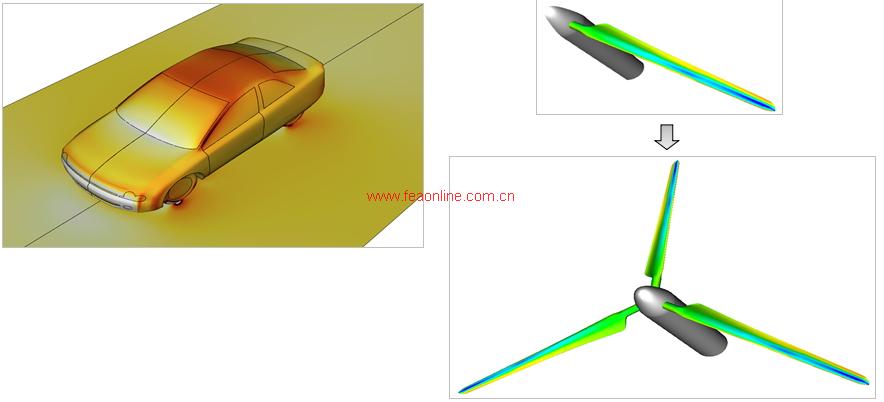

对称及周期性的显示结果

丰富的图片及视频输出格式

        - JPEG

        - PNG

        - TIFF

        - BMP

        - GIF

        - PS

        - EPS

        - MPEG

        - AVI

        - Animated GIF

相机扑捉功能

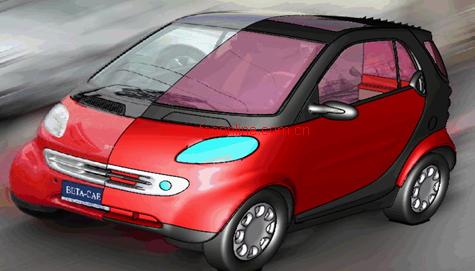

        CFD 结果的相关物理图片及视频

多窗口

        - 3d及2d 窗口

        -对每个窗口设置类型及实体显示

        -不同的模型可以放置在同一或者不同的窗口

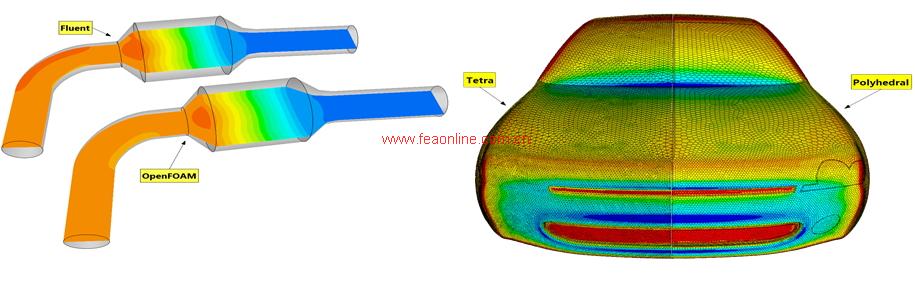

结果比较

        不同求解法、网格、物理模型以及数目设置的案例进行比较

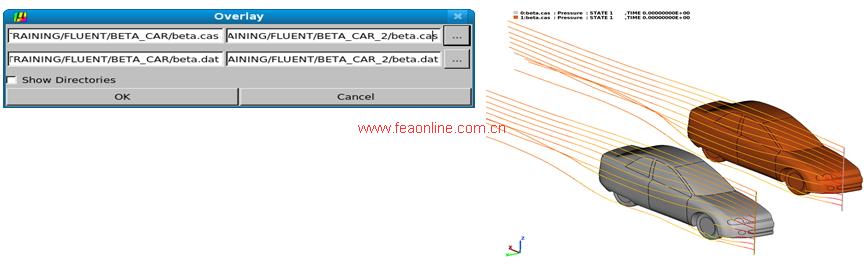

重叠

        重叠并比较多个迭加数据

        - 设置单独文件或者第二个模型的路径

        - 所有新的数据自动叠加到不同窗口

查询模型尺寸

        -测量距离，角度，面积

        - 投影面积测量

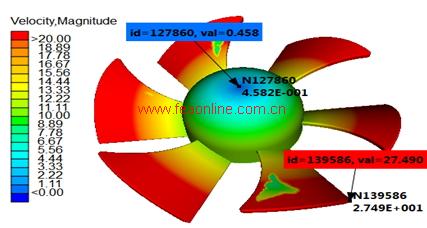

        - 查询最大/最小值或者临界面积

        - 注释

计算

        -拖拽力及相关因子

        - 力矩

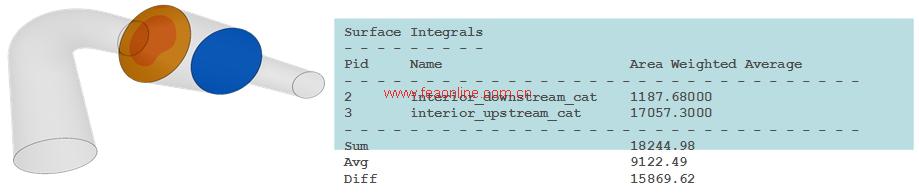

        - 面/体积积分

        -结果总结，平均，差分

        - 压力减小案列

增强了CFD后处理功能

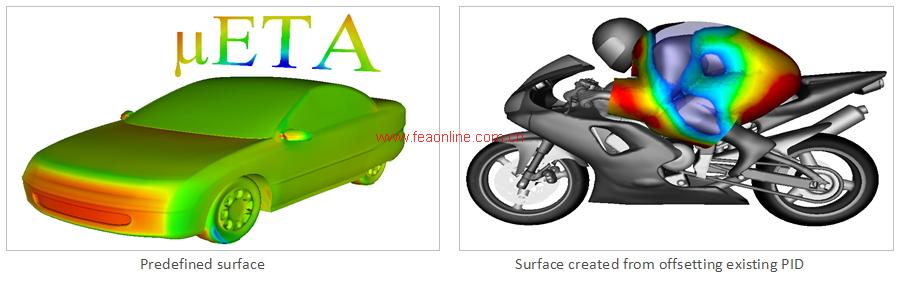

        - 从几何文件(STL, VRML, NASTRAN)或者已存在的PIDs中创建后处理面

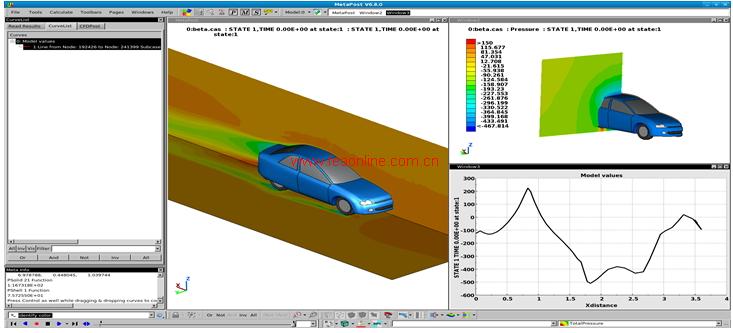

Plots画图

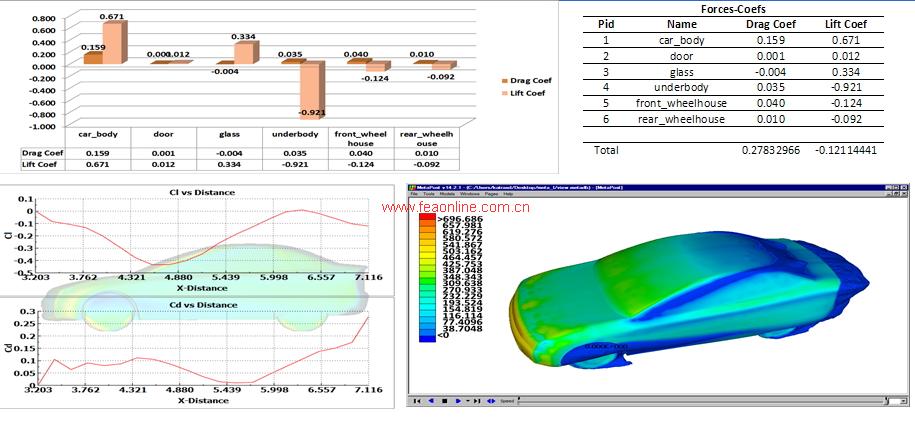

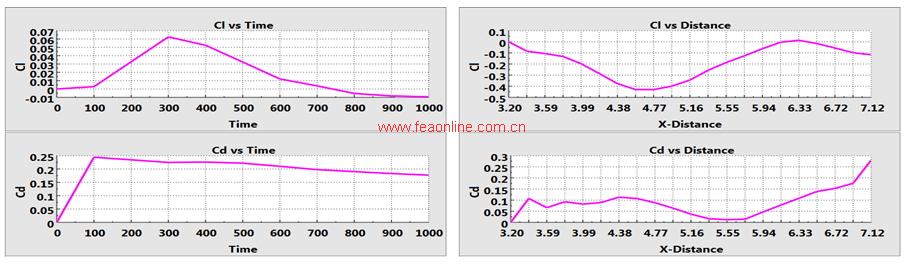

        Cd/Cl plots vs Time/Distance

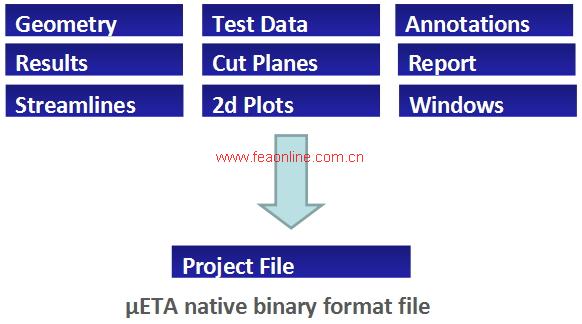

项目文件

        在项目文件中输出所有当前的实体、结果及对象

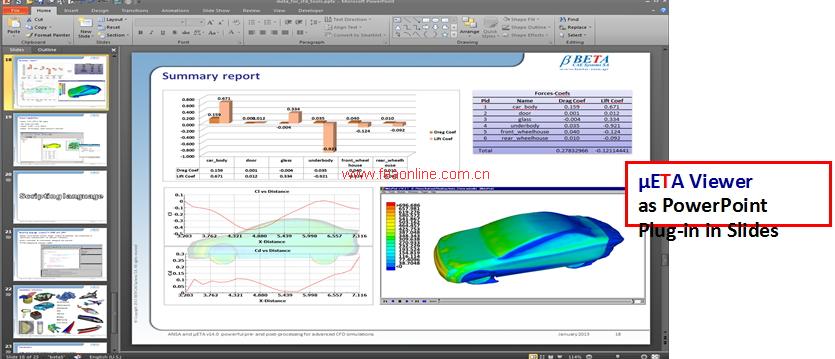

总结报告

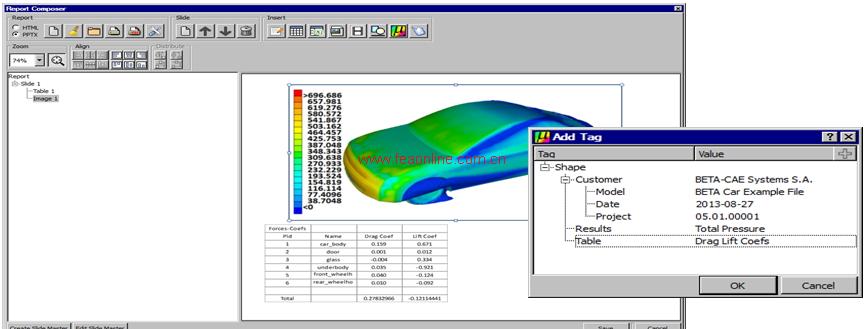

Report capabilities输出报告功能

        - 可以创建HTML, PPTX 或者 PDF 报告

        - 增加图片及视频

        - 支持μETA 显示

        - 报告可以设置标签、储存及快速覆盖

µETA 可视化窗口

        -免费的许可，减少μΕΤΑ版本问题

        - 浏览器，幻灯片插件及独立执行

        -载荷项目文件

Conclusions

        ANSA v15.x 新增的功能主要有:

        - 创建密封模型的功能更加强大

        - 利用多核划分网格速度更快

        - 更快更好的面弯曲

        - 更加便捷的层生成功能（FE模型不释放）

        -大型Fluent及OpenFOAM网格更加快捷的输出

        µETA v15.x 继续丰富CFD后处理功能，并不断完善CFD工业领域，ANSA的前后处理功能
