笔记本电脑跌落
发布时间:2013-12-18
浏览次数:次
电子产品的损坏原因有很大一部分是由于跌落碰撞,目前对此的测试方法需要耗费大量的人力和财力。应用cae方法分析软件建立瓦楞纸箱、缓冲垫和笔记本电脑的有限元模型,模拟实际的运输流通环境和仓库堆码环境,对模型进行跌落试验,得到笔记本电脑在不同条件下跌落的受力情况。通过这种有限元分析方法不仅能得到所需要的实验数据,同时还能有效地降低实际测试费用。
动态跌落仿真分析也是一种瞬态动力学分析,也称时间历程分析,是用于确定任意随时间变化载荷的结构动力学响应的一种方法。可以用瞬态动力学分析确定结构在静载荷、瞬态载荷作用下随时间变化的位移、应力和应变等情况。

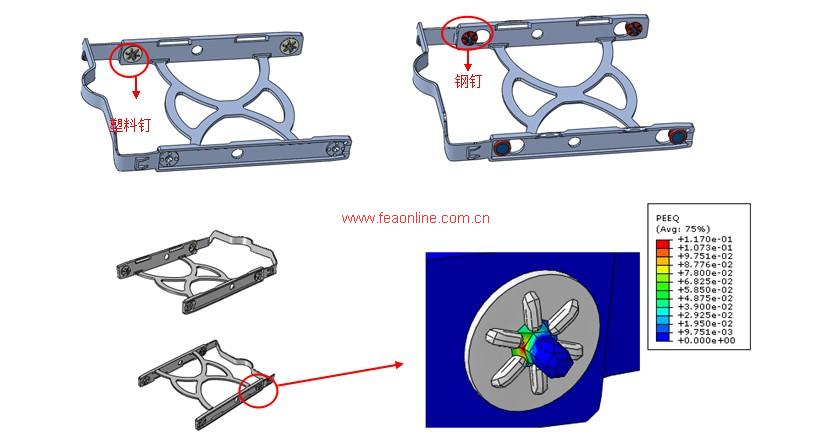

本试验分2种情况做跌落模拟。一种是运输流通环境,假设笔记本电脑在运输途中不小心跌落,跌落的高度为500 mm,X方向速度为5 m/s,与地面刚性撞击。另外一种是仓库堆码环境,假设笔记本电脑在仓库堆码时由于某种因素而跌落,跌落的高度为500 mm,与地面刚性撞击。这2种情况都是与地面发生刚性撞击,并且假想的是一种理想化的平跌落。包装、硬盘等为分析的重点对象。
图1 跌落过程

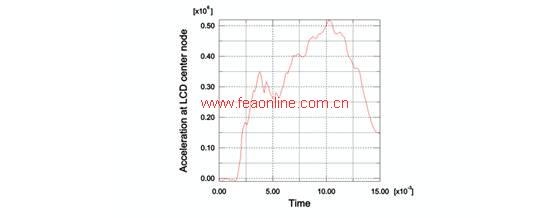

图2 跌落仿真分析结果:加速度曲线

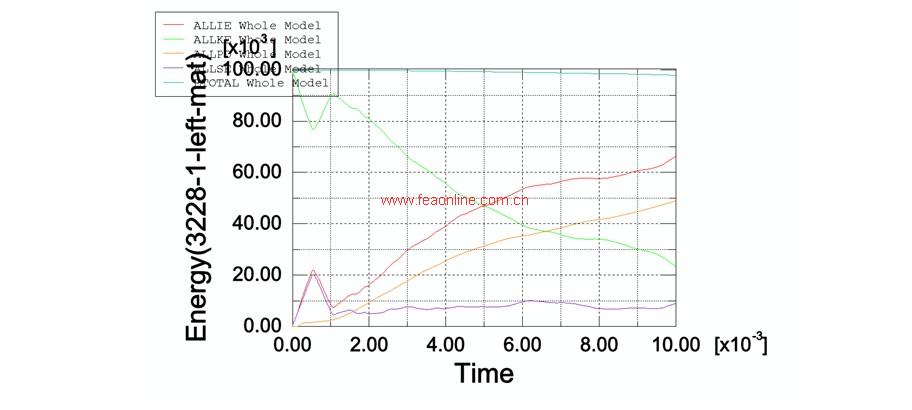

图3 跌落仿真分析结果:能量曲线
