鼠标跌落
发布时间:2013-12-18
浏览次数:次
个人电子产品受到机械撞击载荷是很寻常的,特别是从手中或者桌上掉下来产生的撞击。能否经受这种载荷对于设计一个成功的产品很关键。
要评估一个电子产品受到撞击载荷时的响应,需要结合实验测试和分析模拟。与物理实验相比,模拟有着明显的优势:提供重复结果和模型上任意点的信息(应力、应变、加速度等等),成本低,在设计过程中,任意阶段都可以进行模拟。
下图分析的是一个无线光电鼠标从1 米高的地方跌落的模拟。该分析主要研究电子构件在跌落过程中可能出现的故障。

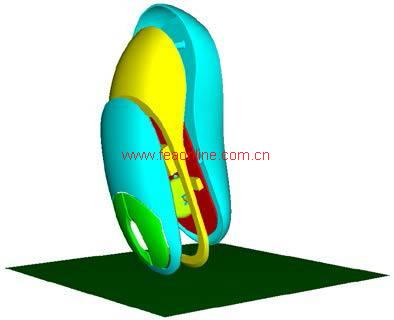

图1 鼠标跌落
图中撞击后瞬间的等效应力等值线云图,在撞击区域和支持电路板凸起的底部有应力集中。在这些区域中的应力可采用子模型技术进行更详细的分析,利用子模型技术,整个模型得到的结果可以用来驱动某个区域中更小的、更详细的模型。如果部件有相对运动,力或者力矩变得太大,典型的紧固件可能被损坏成碎片。在Abaqus/Explicit 中,可以对可能会出现损坏的部件进行定义,或者对所有部件进行定义。同时也可以部件相对运动产生破坏的准则进行选择。跌落模拟已经成为设计个人电子产品必不可少的工具。Abaqus/Explicit 的先进性使得这种加载情况很容易运用到设计过程中去。

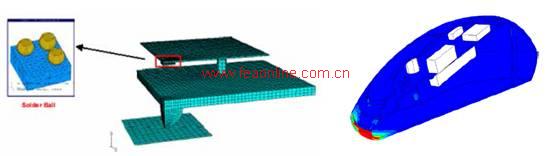

图2 鼠标跌落结果
