    复合材料风电叶片强度计算分析

    发布时间:2013-12-19

    浏览次数:

    • 案例行业

      电机电磁行业

      复合材料风电叶片强度计算分析

      案例类别

      静力分析

      问题描述

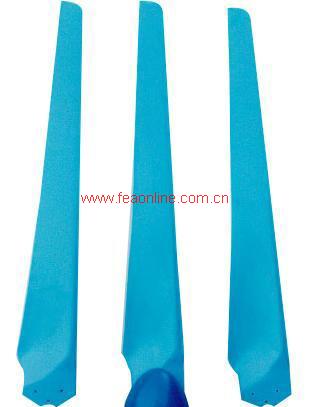

      叶片设计中要进行风力空气动力学计算和结构力学计算。叶片的外形是通过空气动力学设计确定的,尺寸较复杂,而且其尺寸、表面光洁度以及质量分布等都有较高要求。叶片的结构形式是通过结构力学计算确定的,常见形式为设有加强筋的空腹薄壁和薄壁泡沫塑料夹芯结构。确定合理的结构,以防止在受载离心力、弯矩和扭矩时失稳或局部变形。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

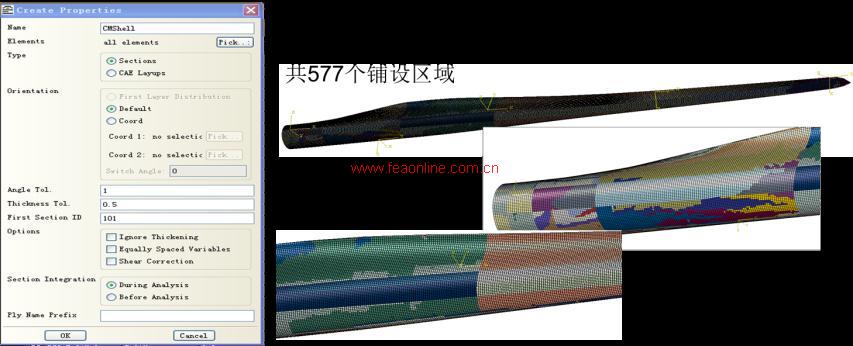

      复合材料结构叶片形状确定:叶片的内部支撑结构形式、叶片的铺层的层数、叶片上下面结合处的尺寸。利用测得的材料性能参数,借助有限元分析软件ABAQUS对叶片进行静力分析和振动特性分析以确定以上三个问题。复合材料铺层可用simulayt实现。

      承受载荷:空气动力使叶片承受弯曲和扭转力;离心力使叶片承受拉伸、弯曲和扭转力;重力使叶片承受拉压、弯曲和扭转力。

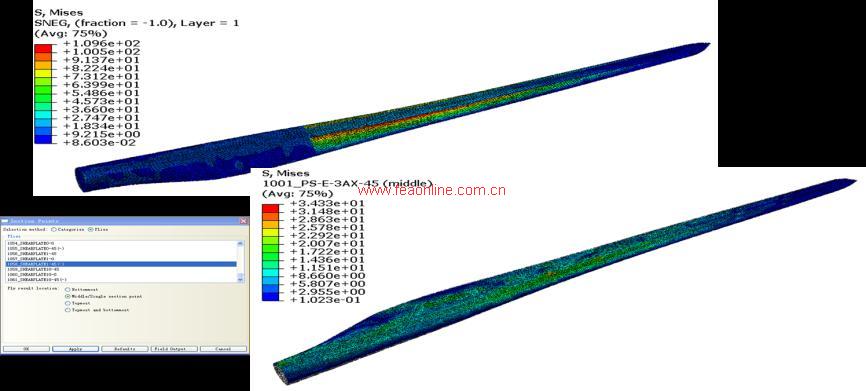

      复合材料叶片去强度计算结果:Mises应力,可以看出由于铺层的差异,使得叶片的应力呈现非线性、不均匀的分布。
