塔筒法兰连接强度及塔筒屈曲分析
发布时间：2014-01-17
浏览次数：次
塔筒在整个风机中起主要的支撑作用，将风机与地面连接起来，一般结构多为长筒型，并由多段组合而成，各段之间采用法兰连接，因此法兰连接的强度和塔筒的屈曲是非常重要的内容。

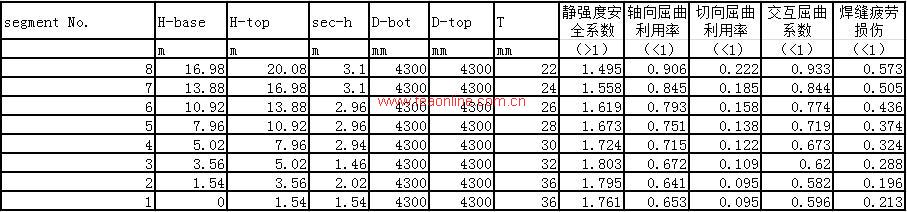

输入相应参数，通过工程算法可计算塔筒的静强度、屈曲以及焊缝疲劳系数，其中轴向屈曲利用率、切向屈曲利用率和交互屈曲系数，小于1都算合格。

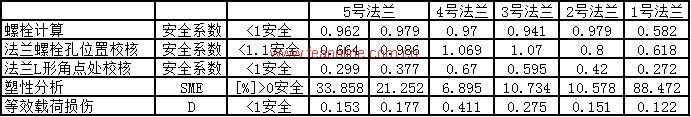

法兰连接的安全性分析，主要包括法兰连接螺栓的校核计算、法兰螺栓孔位置校核、法兰L形角点处校核、塑性分析、等效载荷损伤等，都需要达到安全系数要求的范围。
通过对多个项目进行分析，在分析的过程中有大部分第一次校核都是不能通过的，通过分析结果对客户提供可靠的修改意见，修改设计，再进行分析，最终达到全部合格，完全达到塔筒分析的目的，优化设计，提高产品的安全性。
塔筒分析
法兰分析
