mETA------专业的后处理
发布时间：2014-01-11
浏览次数：次
Meta是一款基于ANSA专业前处理软件的先进的后处理软件，其提供了强大的统一CAE分析结果后处理平台。Meta提供完备的后处理功能组件，可直接准确读取各种主流的结构、流体CAE分析软件的分析结果以及优化分析结果，进行各种需要的后处理工作。

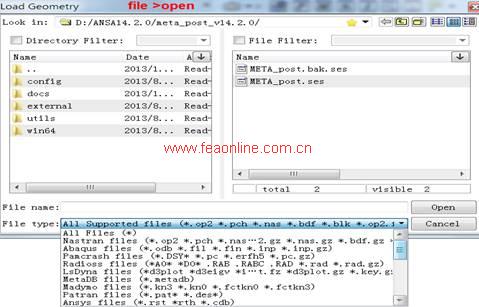

mETA作为专业后处理平台软件，可对目前的主流分析软件的结果进行后处理，如Nastran、Abauqs、Pamcrash、Radioss、Ls-Dyna、Ansys、HyperMesh(h3d)、Fluent、Sc/Tera等。
mETA具有完善的可视化功能，使用等值面、变形、云图、瞬变、矢量图和截面云图等表现结果，也支持变形、线性、复合以及瞬变动画显示。另外可以直接生成BMP、JPG、EPS、TIFF等格式的图形文件及通用的动画格式。这些特性结合友好的用户界面可迅速找到问题所在，同时有助于缩短评估结果的过程。
(一)NVH 计算功能
mETA软件针对NVH领域各种类型仿真结果提供了快捷的处理方法，使用者可方便灵活进行结果处理。

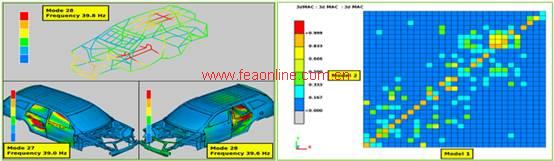

1. 模态相关性
关联模型测试和模拟的结果
2. 频响工具
结构和声学的频率响应

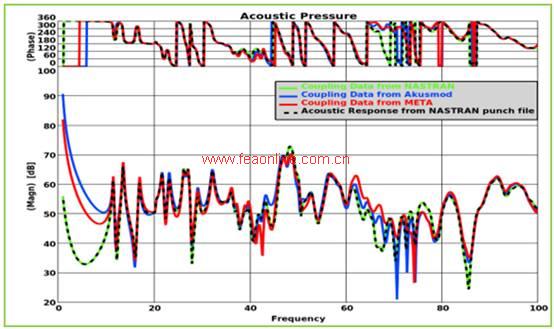

3. 流固耦合工具
耦合的声学响应计算、模块化的声固耦合4. 模态相关性

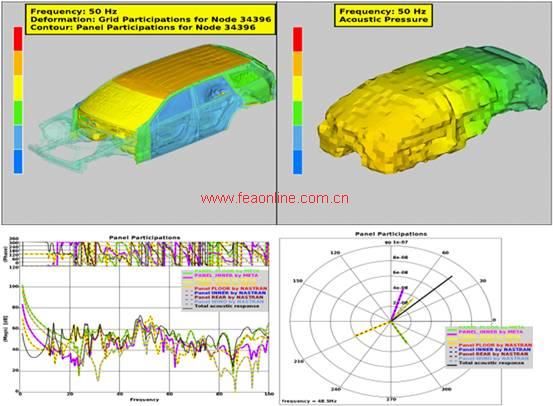

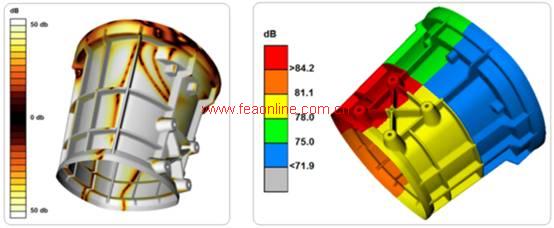

模态参与度5. 面板贡献度
面板贡献度
6. ERP（New toolbar）
ERP（New toolbar）

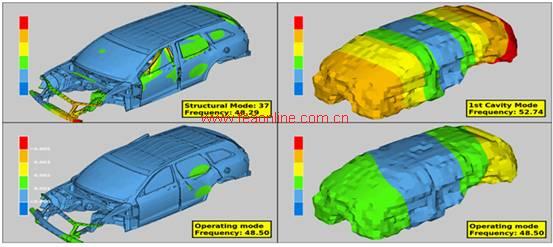

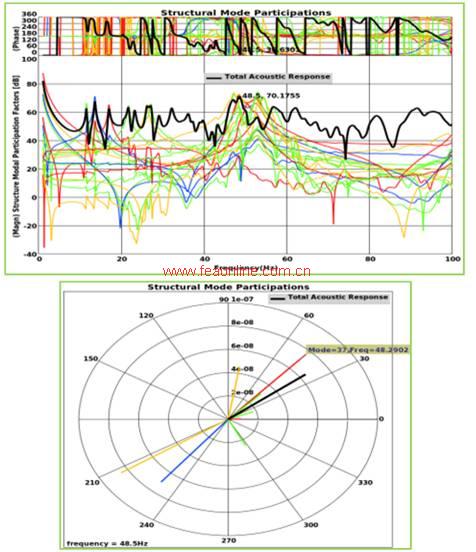

7. 操纵模态分析
某些模态的频率响应

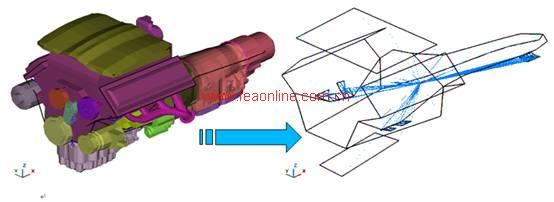

8. 模态模型生成工具
使用ANSA的PLOTELS创建模态模型

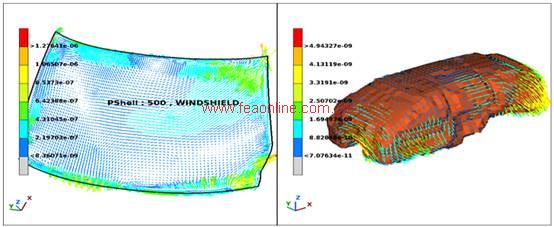

9. 机械振动与声强
►Meta可根据Nastran计算的位移和力的结果计算
►计算结构和流体中的能流
机械振动与声强

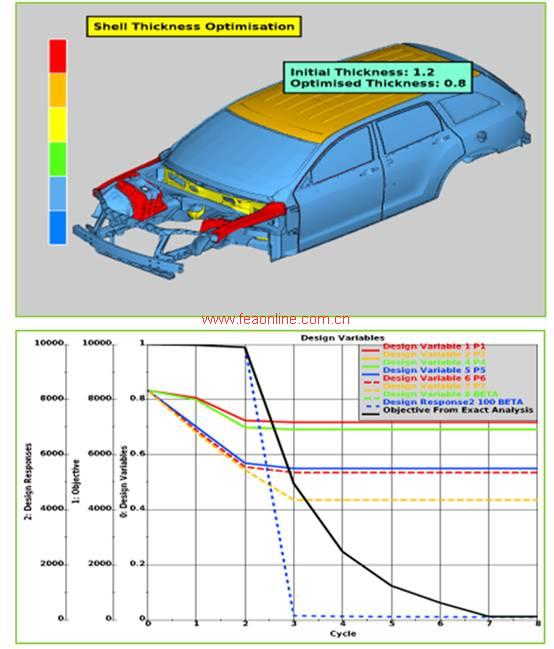

10. 优化工具
►Meta可以读取NASTRAN SOL200计算的优化结果
►提供对壳单元厚度结果的直接支持
►支持设计变量、设计目标和设计相应
优化工具

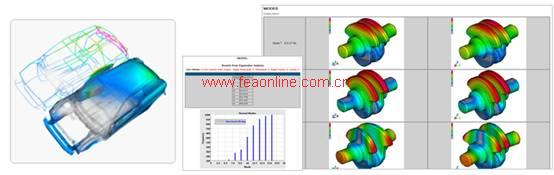

11. 快捷生成报告
定义全局/局部模态；MAC报告；正则模态报告；
快捷生成报告
(二)CFD 功能
1. 读取结果
►支持flunet二维和三维的*.msh, *cas, *dat格式
►支持OpenFoam
►支持StarCCM+的*.ccm格式
►支持Ensight格式
2. 功能
►Meta可方便的创建剖面、等值面，方便呈现内部空间的流场特征
►形象的云图、矢量图、流线图显示功能
►生动的稳态或瞬态动画生成功能
►多窗口显示功能，可将每个窗口进行不同类型和实体的可视化操作
►丰富的计算功能，可直接计算阻力、升力及系数；计算力矩，对面积和体积进行积分，自动求和、求平均值以及均值。

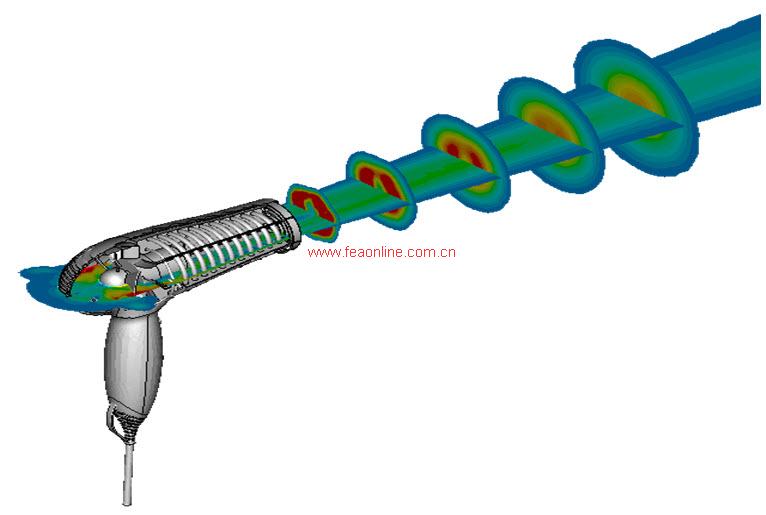

剖面、云图显示

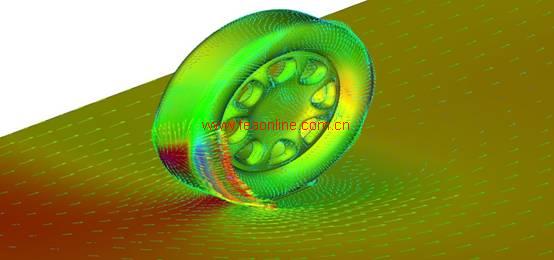

速度矢量图显示

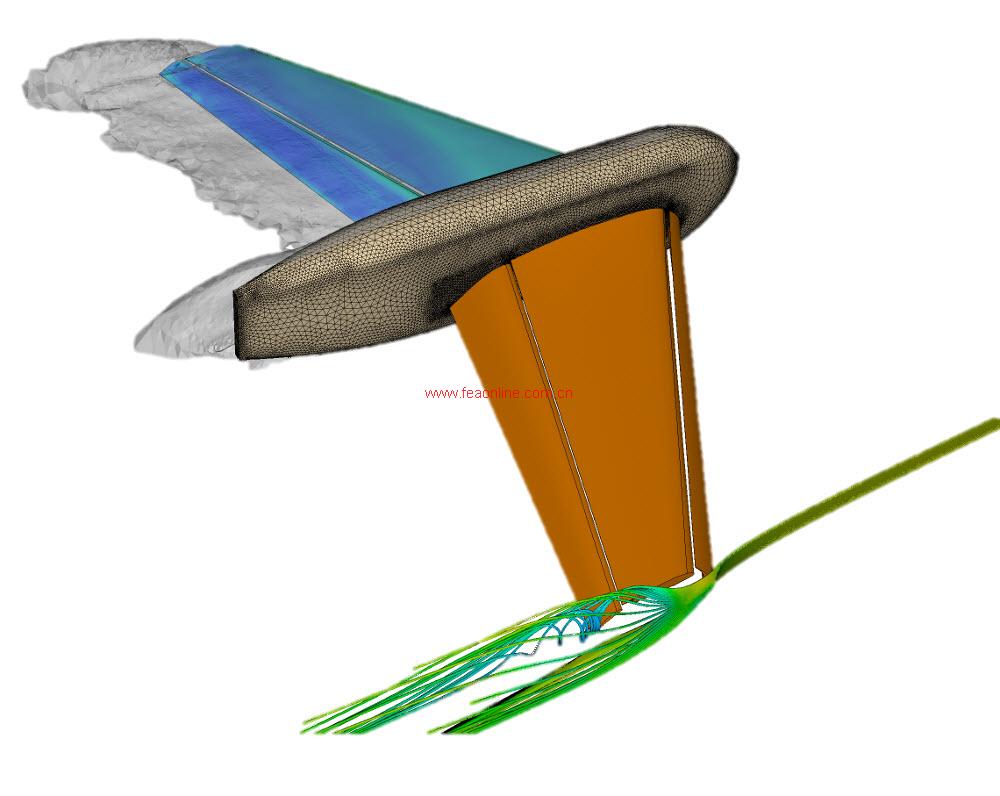

等值面及流线图

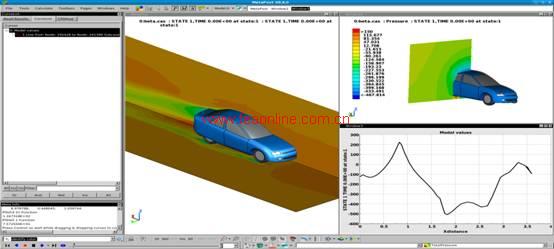

多窗口显示功能
(三)Durability 和碰撞功能
应用mETA可以很方便的查看结构分析软件以及碰撞分析软件的计算结果，并作后处理工作。

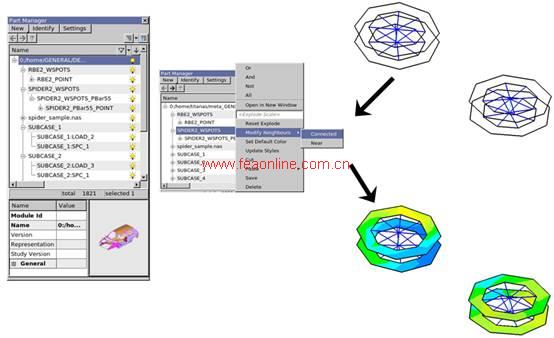

快速查询连接单元附近的应力

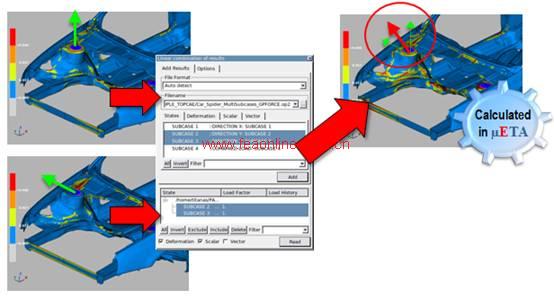

计算结果的快速合成

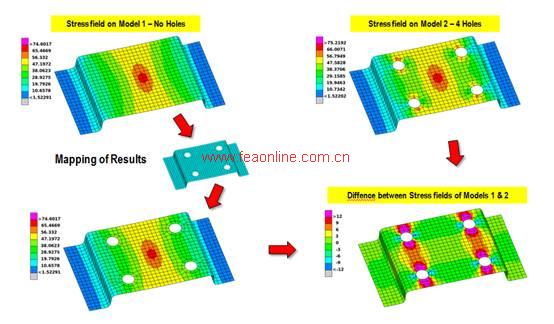

Mapping of results功能的应用
碰撞计算结果的后处理

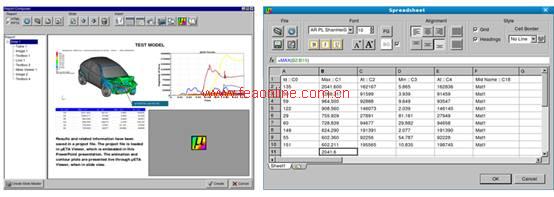

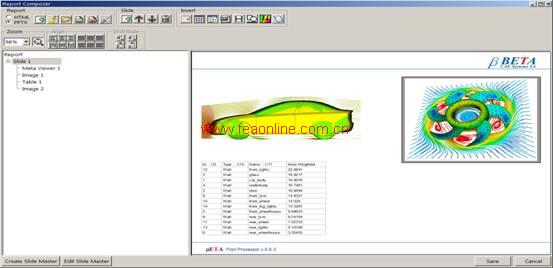

(四)自动报告生成
►生成 HTML, PPTX or PDF 报告
►可添加图片和动画
►支持μETAviewer
►mETAviewer 可以被修改和存储，也可以在报告中嵌入
meta自动生成报告
