    复合材料水平尾翼强度分析

    发布时间:2013-09-22

    浏览次数:

    • 案例行业

      航天行业

      复合材料水平尾翼屈曲分析

      案例类别

      静态分析 屈曲分析

      问题描述

      复合材料在航空领域的应用越来越广泛,因此复合材料的分析工具也变得越来越重要。水平尾翼采用复合材料设计方案后,需对结构特性和力学性能重新进行评估。此例利用 ABAQUS 软件的复合材料功能,对F-16 的水平尾翼建模。前处理直接输入复合材料的各种材料属性。可以为蒙皮、肋和加强杆直接定义复合材料。静力分析完成之后,还可以对结构的动力学响应做进一步的评估。利用静力分析模型, 稍加修改,通过ABAQUS/CAE 将动力载荷直接施加在结构上。计算结果可以直接在后处理中完成,可以显示每层材料的受力状态。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

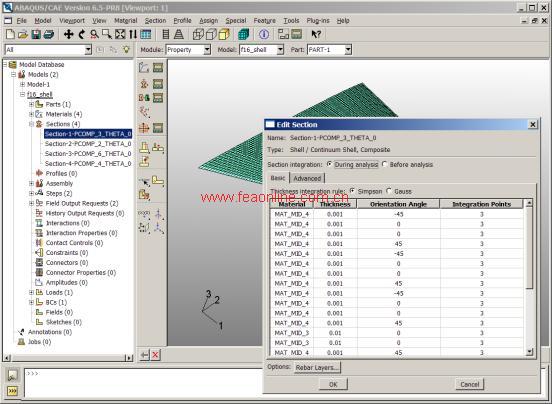

      添加复合材料:



      结构的各种响应值:





      末端位移的历程输出:

      附属板的应力:
