    结果操作-详情

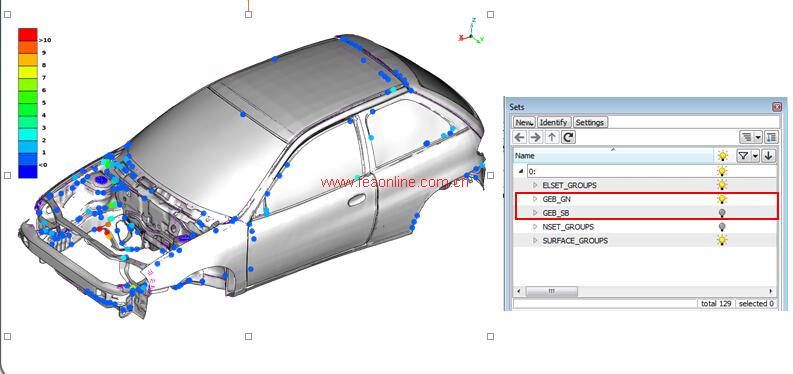

    连接单元可以通过圆点标记显示 (v15.2.0)

    对于GEBs and CONNECTORs,Sets中可以对其各个的包含项自动创建集合

    性能改善
    单元结果颜色条可能直接用于节点结果
    并行执行映射功能,新命令可以控制对哪种类型的结果/标签进行映射。

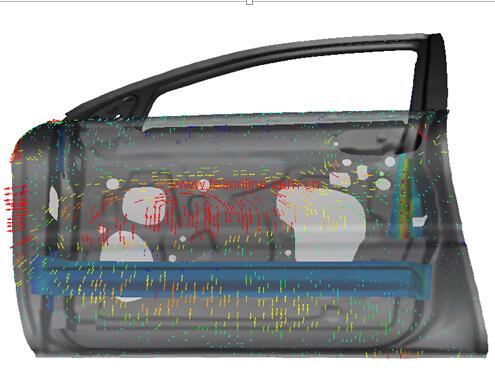

    读取节点矢量结果.
    读取结果时使用平均、计算选项
    在透明属性上显示矢量
    改变显示适量的密度
    设置自动范围可以同时显示最大值与最小值 (v15.2.0)

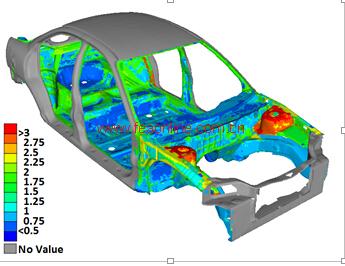

    结果操作-无结果数值单元 No Value Elements
    以特定一种颜色显示
    在调色板中可以定义不同的无结果数值单元颜色
    快速分离(Focus) 无结果数值单元
    在所有工具中有效(标注、统计数量、查寻、高级筛选等)

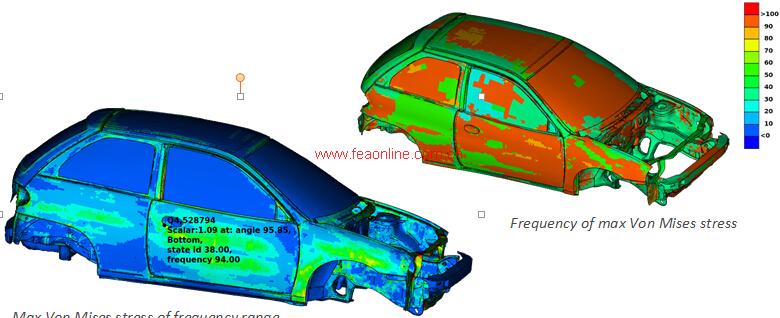

    结果操作-位置信息(Location info)
    当创建显示最大值时,最大值处的位置信息也将显示Location info with state id of max automatically when creating maximum of states
    可以打开其它的状态信息(时间、模式,频率、step等)

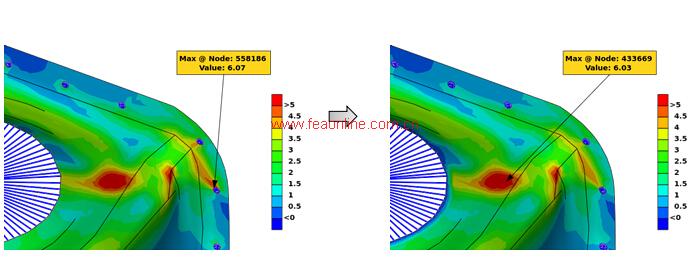

    结果操作-去除奇异结果
    排除奇异结果的单元节点平均:
    连接刚体的单元
    有边界、载荷、力、力矩等的单元
    通过刚体连接到边界载荷的单元
    集合中的节点、单元

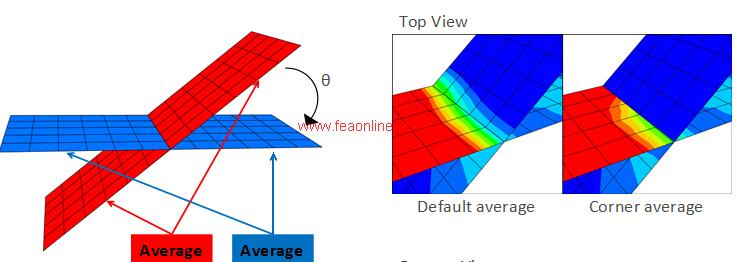

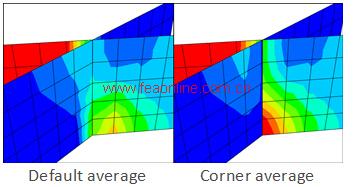

    结果操作-节点平均Corner average
    根据相邻单元夹角θ确定单元角点的平均结果(如应力)方式
    对T形接头或类似情况有用
