    转向与制动系分析

    发布时间:2014-01-21

    浏览次数:

    • 转向系是保证汽车安全行驶的重要装置之一,要求其工作可靠,操纵轻便灵活,保证转向车辆转向规律争取稳定,转向机构还应能减弱或避免地面实际在转向车轮上的冲击传到转向盘上,同时当汽车发生碰撞的时候,转向装置还应能减轻避免对驾驶员的伤害。

      制动系利用与车身或车架相连的非旋转元件和车轮或传动轴相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势,并将运动车轮的动能转化为摩擦副的热能耗散到大气中。因此制动系工作过程中的磨损,热固耦合分析,以及由于刹车盘与刹车片之间的摩擦引起的尖啸声都是分析的重点。

      ♦  制动器静力学分析

      制动器的组成非常复杂。在不同的环境条件下,需要考虑制动钳与制动片之间的复杂接触条件、变化的摩擦系数及摩擦生热对结构的影响。还要引入液压传递载荷、橡胶密封圈大变形的影响。因此,如果要准确的分析制动器的受力情况,需要多种复杂分析条件的组合。Abaqus提供了以上各种分析的基本要素:灵活的接触分析功能、静摩擦到动摩擦的转化、局部的热生成、流体单元传递液压、橡胶的大变形分析等等,为精确的分析制动器系统提供了保障。

      ♦  刹车盘啸声分析

      制动器啸声是汽车噪声的重点考虑因素。传统的分析,不容易考虑制动钳预紧力的影响,需要分析者具有大量的使用经验,致使分析结果不理想。

      Abaqus可以方便的引入预紧力的影响,并利用复模态分析方法,轻松求解系统的复特征值问题,为结构设计提供合理的设计参数。

      ♦  盘式制动器刹车过程分析

      利用Abaqus/EXPLICIT分析功能,可以分析刹车过程中制动块与齿轮之间复杂的作用关系,得到制动块上的应力分布。

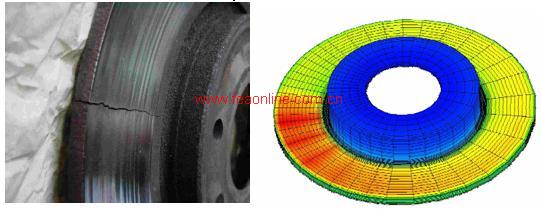

       刹车盘热固耦合分析

      刹车过程中,因为刹车盘与刹车片之间的相互作用,会产生大量的热,有时刹车盘温度可以上升至700摄氏度,如果设计不合理,在热应力的作用下,刹车 盘上会出现相应的裂纹。利用Abaqus强大的传热以及热固耦合分析可以对刹车盘上的温度以及热应力进行准确的预测。为刹车盘的设计提供强有力的指导。
