应用案例1：管热应力疲劳分析
发布时间：2013-09-25
浏览次数：次

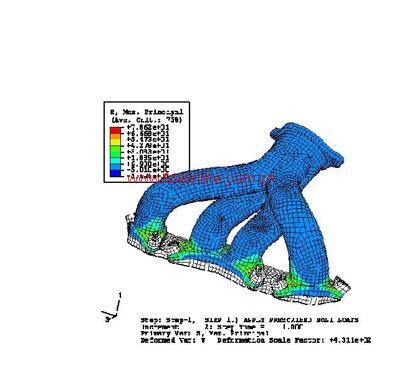

- •弹性FEA结果——热应力••使用ABAQUS/Standard进行计算• Step1:装配后的最大主应力• 温度:300K
•FEA结果：

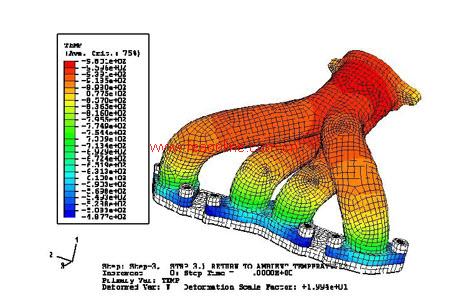

••Step1:排气管受热膨胀

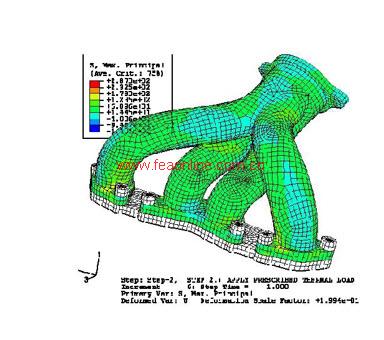

••Step2:排气管受热膨胀

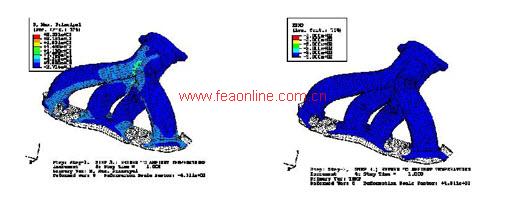

••Step3:排气管冷却到室温 300K
•对冷却过程中的热应力进行疲劳分析
••算法:双轴应力疲劳分析
•主应力
••平均应力修正:Goodman
••材料
•给出S-N曲线
•S-N曲线对温度敏感
••荷载
•排气管冷却过程
••Step2->Step3
••设计寿命:107

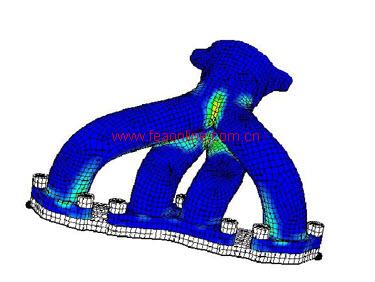

•FE-Safe计算结果
••排气管寿命
