子结构和子模型
发布时间：2014-01-11
浏览次数：次

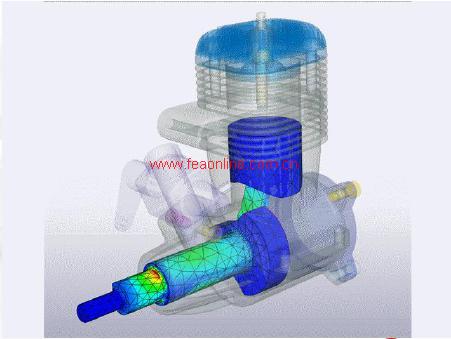

子结构：
ABAQUS子结构技术可以将模型的局部作为一个整体来处理，缩聚其内部自由度，只保留与外部有连接关系的自由度，从而减小刚度矩阵和质量矩阵的规模和计算量。子结构往往用于具有相同特征和性质的重复性局部结构。ABAQUS提供了一个通用的子结构功能，在很多情况下它能为计算带来显著的便利，如汽车的动力学分析，汽车的许多变形部件可以用子结构来模拟。子结构能够在静态和动态分析中使用，并且可以运用于应力/位移与声固耦合分析中。
子模型：模型局部发生结构变化时，传统分析方法需要用对改型零部件重新建模，并将其置于整个分析模型中重新进行分析。子模型技术可以避开整个模型而只在模型需求部分做特殊处理，从前一个完整计算的结果中提取边界条件进行计算，得到关心区域的结果。可以在感兴趣的区域针对不同的设计方案（如不同的圆角半径）进行快速分析，节省大量计算时间，结果准确。ABAQUS子模型技术允许用户根据原始的粗网格模型的计算结果，应用细化的网格分析局部结构，得到局部区域的精确结果，而不需要用同样的细化网格来重复整个分析。
