    CAE咨询 / Data Area

    12年的专业CAE咨询服务经验,超过1000个项目的丰富经验积累。

    冷却分析

    发布时间:2013-12-20

    浏览次数:

    • 案例行业

      注塑分析

      冷却分析

      案例类别

      冷却分析

      问题描述

      主要是分析模具冷却系统的效率,优化模具和冷却回路设计,最大限度地缩短成型周期,减少零件翘曲,并降低制造成本。

      计算分析

      散热器水箱分析案例:



                方案一                                  方案二

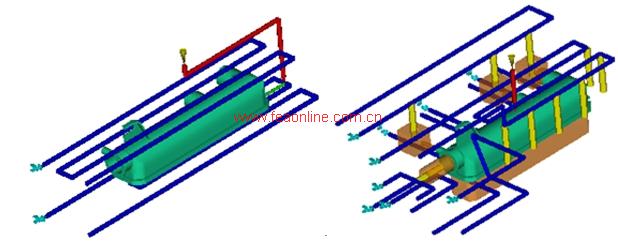

      冷却水路及进浇形式

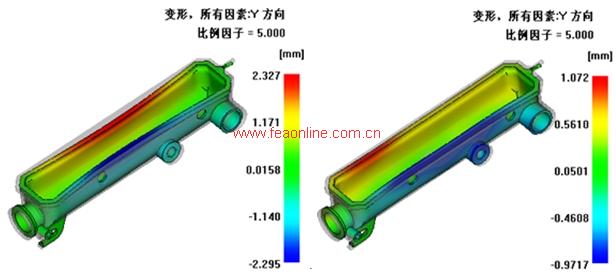

      产品放大5Z轴之翘曲变形图。

      方案一采用普通的水路排布;案二采用镶块冷却方案二的整体翘曲变形量远小于方案一。故浇口方案二优于浇口方案一。即使用镶块使得模温分布更均匀,大大减小了翘曲。
