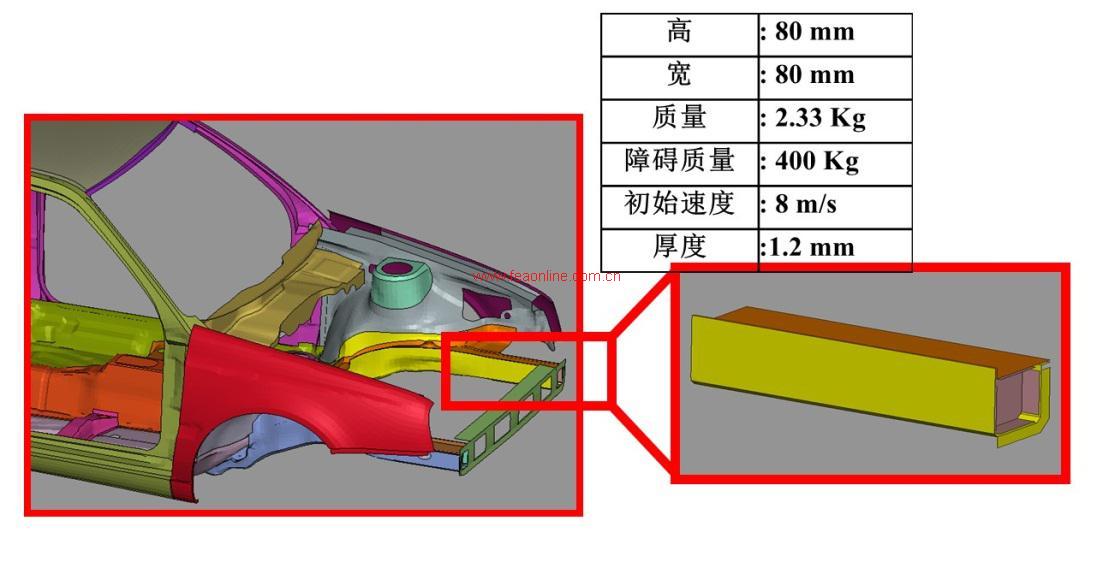

模型描述:本案例是分析白车身前防撞梁测试,分析目的是寻找最小测试点加速度和位移。

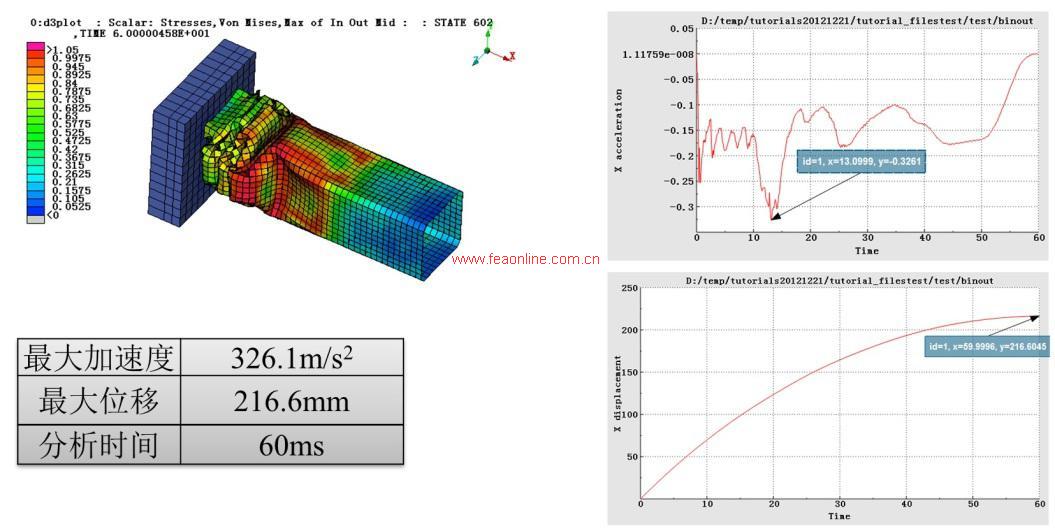

LS-Dyna分析结果载入meta得到加速度和位移-时间曲线载入如下图所示:

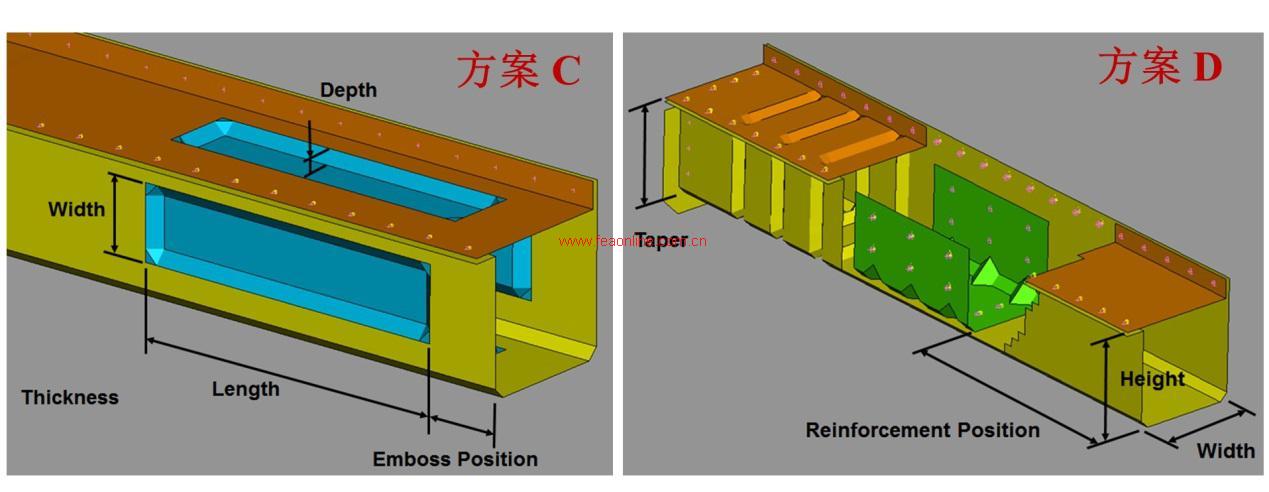

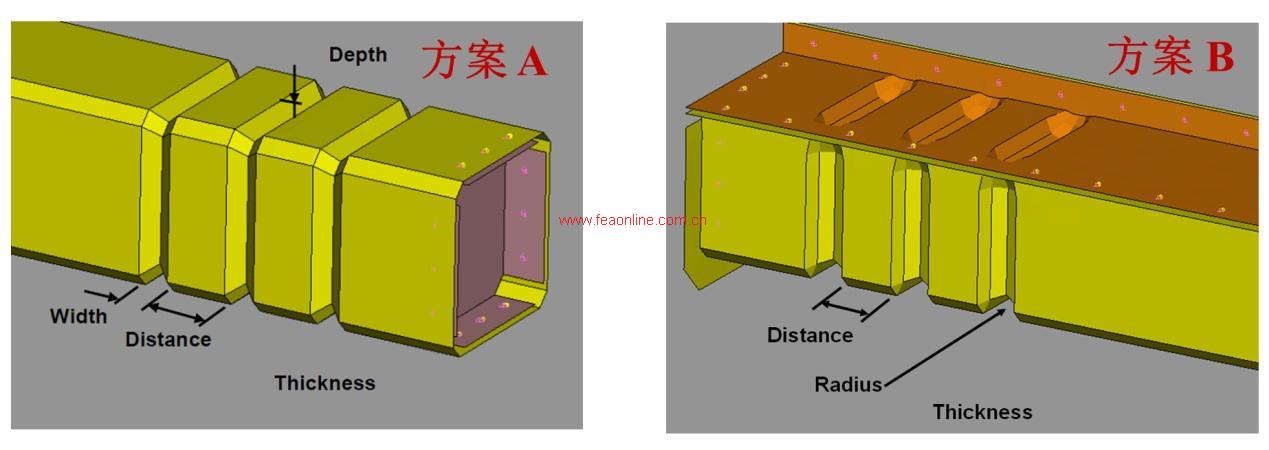

4种优化方案及相关的参数设置如下图所示:

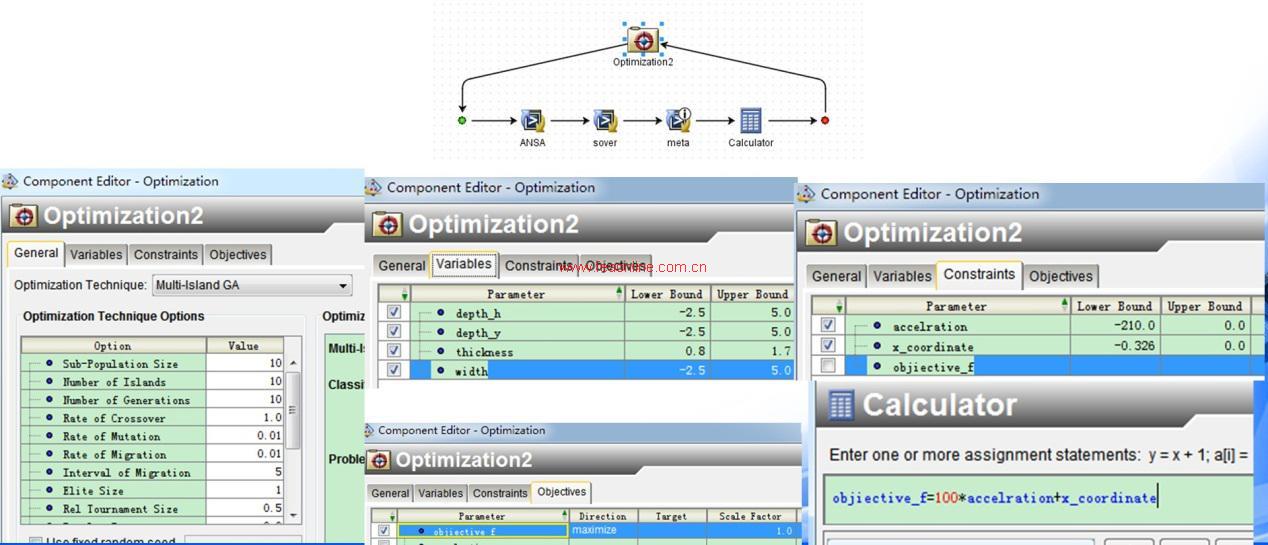

Isight优化流程设置:

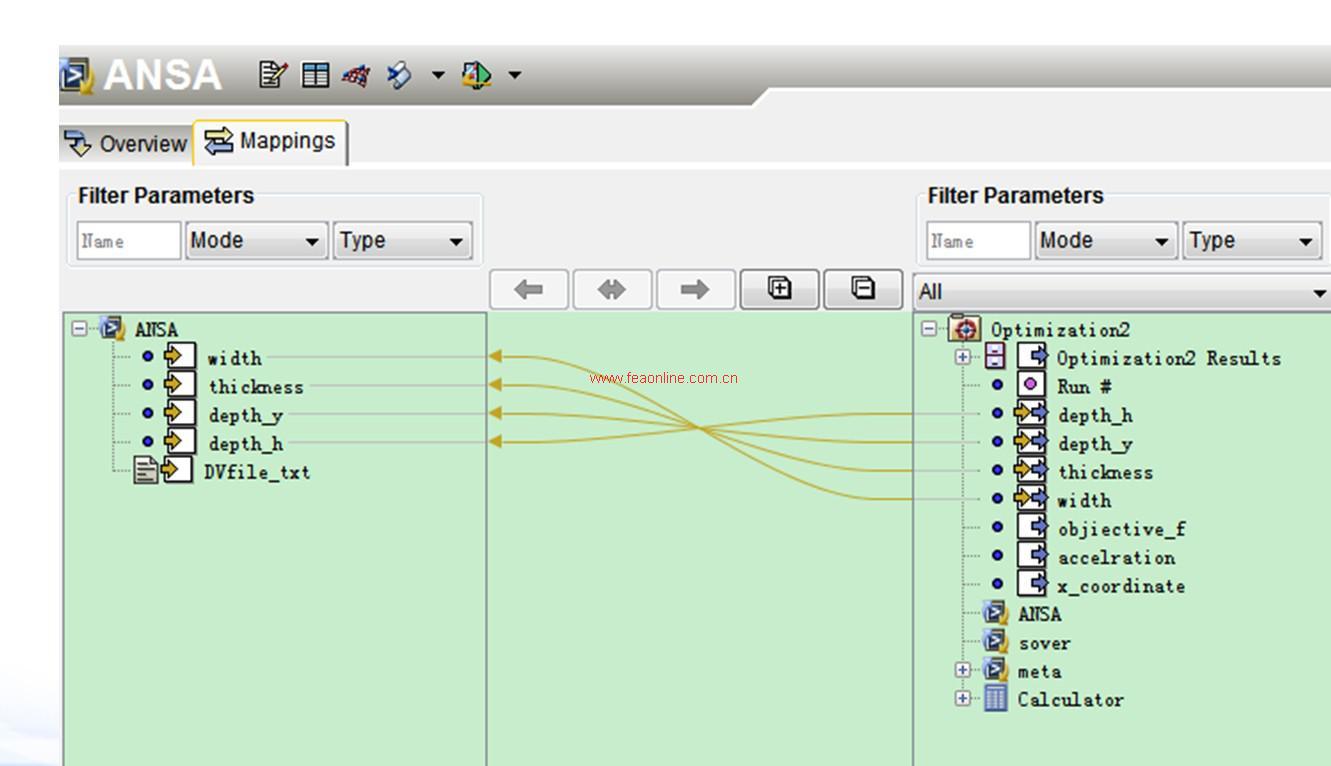

Isigh数据流

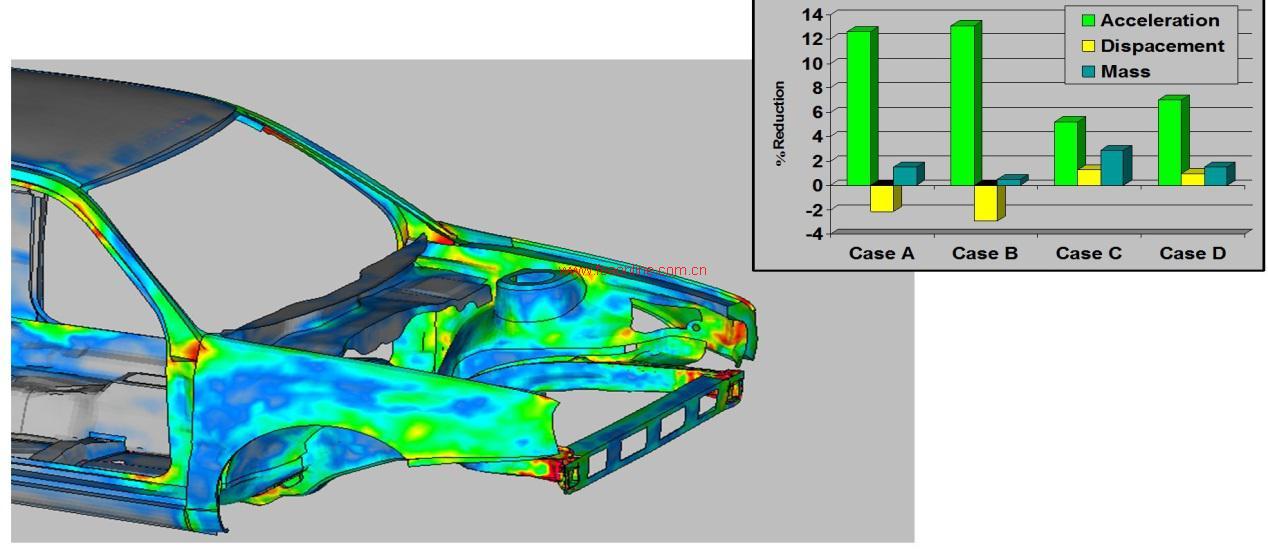

结果分析,4种优化方案均能有效得降低加速度和位移,其中方案B加速度降低得最多,达到165.8%。
