T型接头的焊接过程模拟
发布时间：2013-12-19
浏览次数：次
案例行业
机械制造行业
T型接头的焊接过程模拟分析
案例类别
焊接分析
问题描述
不同的焊接方法，焊接热源的形式也多种多样，由于焊接热源能量产生的机理各不相同，所以采用的热源模型也有所区别。目前主要的焊接热源模型包括：高斯函数热流分布、半球状热源、椭球状热源、双椭球状热源、均匀分布高斯圆柱体热源、指数衰减热源、圆锥体热源、高斯旋转体热源等等。对于通常的熔焊方法，如电弧焊、钨极氩弧焊等，采用高斯函数热流分布的热源模型就可以模拟出比较满意的结果；而对于冲击力较大的熔焊方法，如熔化极氩弧焊等，采用双椭球热源或复合焊接效果较好。
应用软件
网格划分

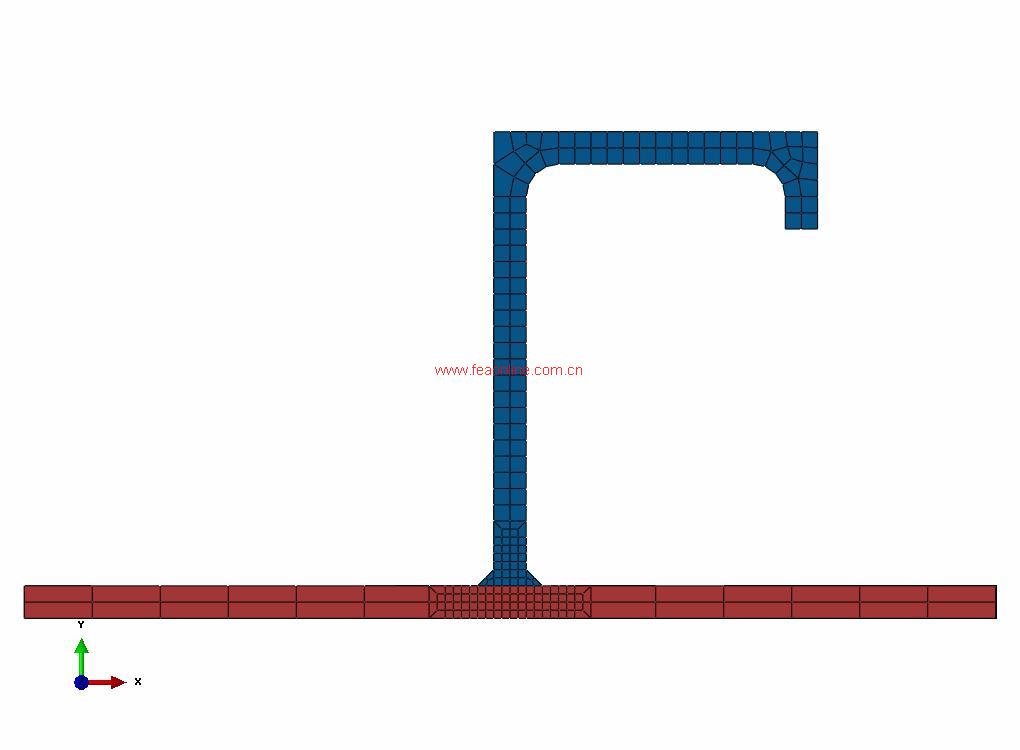

应用ANSA进行网格划分
计算求解
应用ABAQUS进行求解
计算分析
不同的焊接方法，焊接热源的形式也多种多样，由于焊接热源能量产生的机理各不相同，所以采用的热源模型也有所区别。目前主要的焊接热源模型包括：高斯函数热流分布、半球状热源、椭球状热源、双椭球状热源、均匀分布高斯圆柱体热源、指数衰减热源、圆锥体热源、高斯旋转体热源等等。对于通常的熔焊方法，如电弧焊、钨极氩弧焊等，采用高斯函数热流分布的热源模型就可以模拟出比较满意的结果；而对于冲击力较大的熔焊方法，如熔化极氩弧焊等，采用双椭球热源或复合焊接效果较好。
首先进行温度场的分析，实现T型接头焊接过程中温度场的分布模拟。

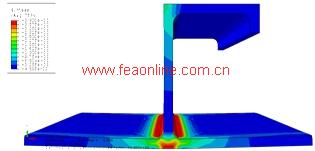

在温度场分析的技术上实现热应力分析和参与应力引起的结构变形，即提取顺序热力耦合分析结果中的应力场分析结果，得到焊接温度场引起的结构应力变化，即焊接残余应力，焊接完成后的应力分布情况.
