    钢管焊接中的模拟—高频电阻焊

    发布时间:2013-12-19

    浏览次数:

    • 案例行业

      机械制造行业

      钢管焊接中的模拟—高频电阻焊分析

      案例类别

      焊接分析

      问题描述

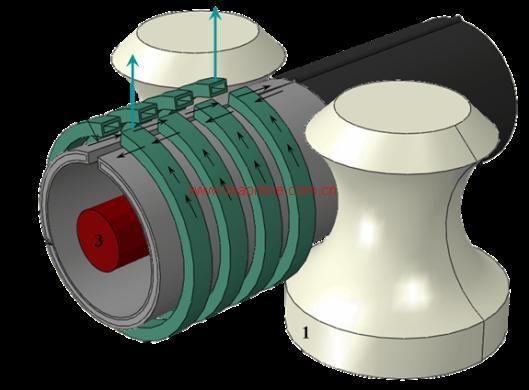

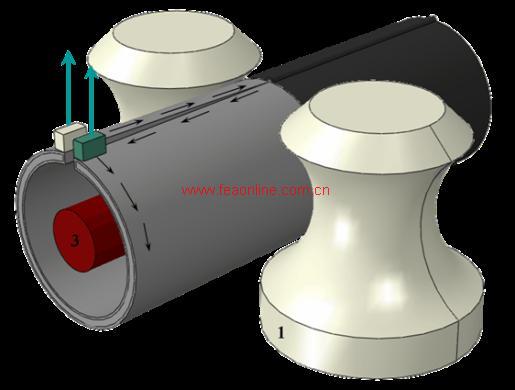

      高频焊接主要是利用高频电流的集肤效应和邻近效应使电流能够高度集中由于管边焊合面上,而使管边很快地加热到焊接温度(焊钢时为1250~1430℃),在挤压辊挤压下完成焊接。根据高频电流引向管坯的方法不同而分为两种:有触点焊接——接触焊和无触点焊接——感应焊。

      应用软件

      网格划分

      应用ANSA进行网格划分

      计算求解

      应用ABAQUS进行求解

      计算分析

      高频焊接主要是利用高频电流的集肤效应和邻近效应使电流能够高度集中由于管边焊合面上,而使管边很快地加热到焊接温度(焊钢时为1250~1430℃),在挤压辊挤压下完成焊接。根据高频电流引向管坯的方法不同而分为两种:有触点焊接——接触焊和无触点焊接——感应焊。

      专用管通过ERW高频电阻焊进行焊接。焊缝经高频电流感应加热后迅速升温呈熔融态,熔融区中心温度最高达1400℃,再通过挤压辊将被高频电流熔融的部分加以挤压,排除钢板表面的氧化层和杂质,使钢管焊合。

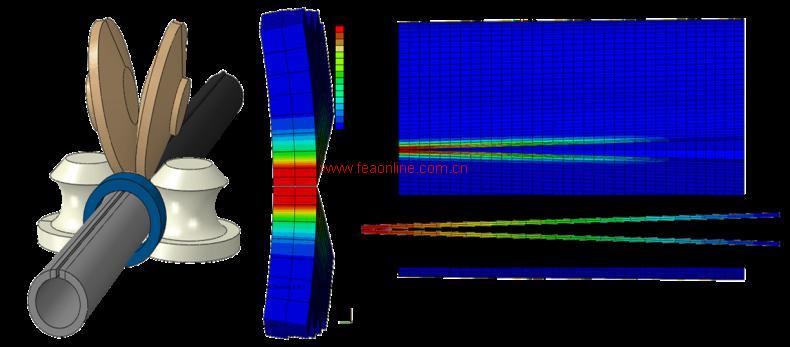

      该案例模拟了ERW电阻焊在焊接过程中的传热过程分析,不仅给出了焊管的完整模型,而且包括焊管挤压后的熔融状态产生的毛刺的温度场亦得到准确的模拟。
