钢管焊接中的模拟—惯性焊接分析

案例类别

焊接分析

问题描述

惯性摩擦焊是一种固相热压焊方法,相对于连续驱动摩擦焊接而言,惯性摩擦焊的热过程具有加热速度快、温度梯度高、热影响区窄的特点。因此,惯性摩擦作为一种优质、精密、高效和节能的固相焊接技术,在现代航空、宇航设备制造中正在得到广泛的应用.

应用软件

网格划分

应用ANSA进行网格划分

计算求解

应用ABAQUS进行求解

计算分析

惯性摩擦焊是一种固相热压焊方法,相对于连续驱动摩擦焊接而言,惯性摩擦焊的热过程具有加热速度快、温度梯度高、热影响区窄的特点。因此,惯性摩擦作为一种优质、精密、高效和节能的固相焊接技术,在现代航空、宇航设备制造中正在得到广泛的应用.

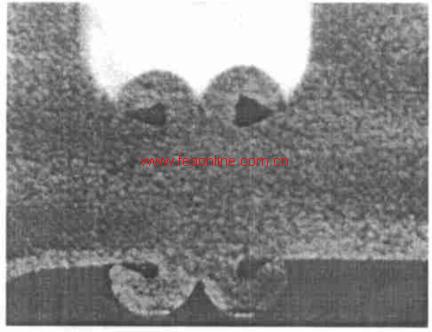

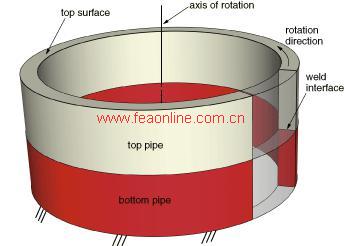

本案例模拟惯性摩擦焊接的过程，其焊接过程在摩擦界面上动能被快速的转化成热能。快速摩擦的结果导致界面温度升到并钢管表面呈熔融状态。温度升高导致材料的流动。

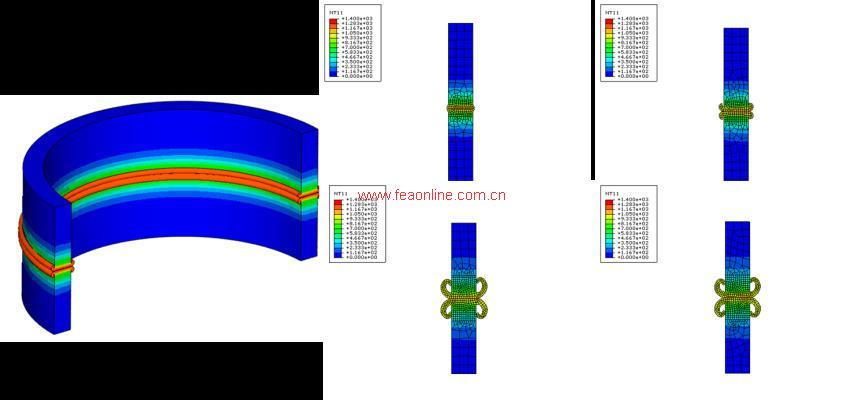

该案例有效的证实了ABAQUS的以下特性分析：惯性摩擦焊接过程中的热-机械耦合；使用Pyhon脚本语言实现半自动网格重划分和提取变形特征的后处理脚本方法；利用用户子程序定义复杂的摩擦功能；通过用户子程序实现飞轮载荷的定义；从一系列的后处理分析文件中联合与再现结果。
