传动系分析
发布时间:2014-01-21
浏览次数:次
传动系主要起传递功率的作用,涉及大量的传动齿轮,因此接触与接触疲劳的计算显得尤为重要。
♦ 齿轮传动分析
齿轮是重要的传动零件,模拟齿轮面临的主要挑战:几何形状复杂(局部尺度很小),接触面多,接触面随时间变化而变化等等。
德国IMS:Gear公司是世界主要的齿轮生产和供应商,他们采用Abaqus的时间已经有十多年了。现在对于齿轮的分析已经有一个完整的流程,基于这样一个完整的分析流程,IMS公司开发了一个自动化的齿轮分析流程,设计师只需要输入齿轮的几何参数,就可以等待计算机给出分析报告,以决定是否需要对设计进行优化或者修改。下图为Abaqus/CAE生成齿轮模型的菜单。
♦ 差速器接触状态分析
差速器分析涉及大量的齿轮之间的啮合,必须通过接触的方式来定义。采用Abaqus/STANDARD对差速器接触状态进行分析,同时通过参数化分析,得到径向间隙对载荷分布的影响。
♦ 传动系NVH分析
处于低中频段的动力传动系统振动是引起发动机及传动系零部件破坏的直接原因,另外动力传动系还是整车最主要的噪声源,典型的有驱动桥和变速箱的齿轮噪声(WHINE),伴随工况变化而产生的瞬态噪声(CLONK/CLUNK)等等。因此,对传动系进行NVH分析也是车辆CAE分析的一个主要内容。利用Abaqus中的线性动力学分析功能以及丰富的连接器单元可以很好的模拟各个部件之间的连接关系并对传动系统进行各种NVH分析,使其避开共振,提供NVH性能。
♦ 万向节接触分析

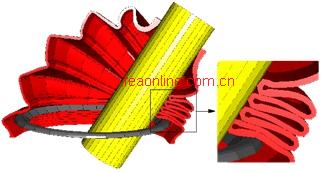

万向节密封套由橡胶材料制成,起防尘防漏功能,工作中承受大的变形。Abaqus提供多种橡胶材料模型,并依靠其卓越的材料非线性、几何非线性和接触非线性功能,可以方便灵活的处理各种复杂的密封件,提高密封效果,延长寿命。
