特色功能二：FE-safe可以分析非常复杂的荷载条件
发布时间：2013-09-27
浏览次数：次
- **应用时域的荷载到FEA的结果上（一个时域信号乘以FEA结果）**在FEA模型上的每个节点上进行多种时域荷载的叠加，得到多轴应力张量。时域信号的数量和长度没有限制**可以对一系列的FEA结果进行疲劳分析。例如：一个瞬态FEA应力结果，曲柄转动几次，几个分散的荷载条件**块荷载程序(block loading program)*fe-safe专有的给定荷载的文件*文本格式，容易编制和修改*复杂的，系列的荷载条件**高频和低频荷载叠加，有自动的采样率
**支持多种格式荷载文件，包括.DAC 单轴和多轴ASCII, fe-safe的 .AMC等

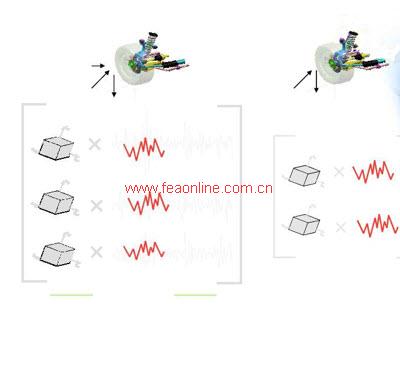

FEA transient N repeats
analysis Unit load stresses x load histories N2 repeats
superimposed

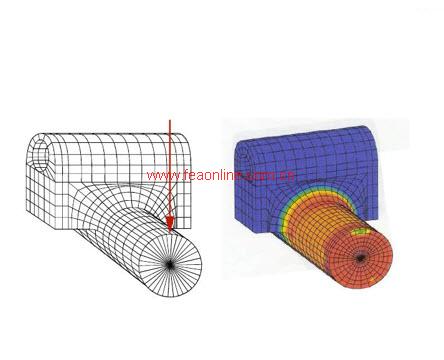

例题1: 简单荷载第1步单位荷载FEA分析

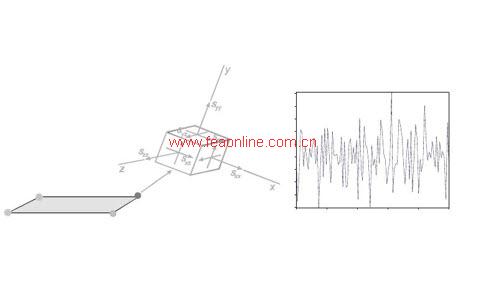

汽车转向臂第2步荷载历史乘以节点上应力张量

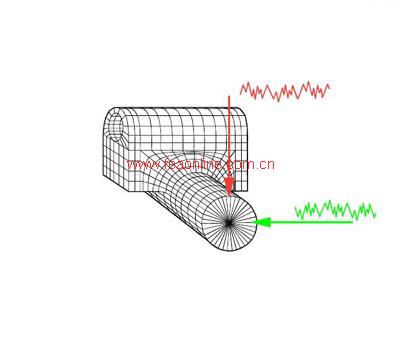

例题2: 多个荷载

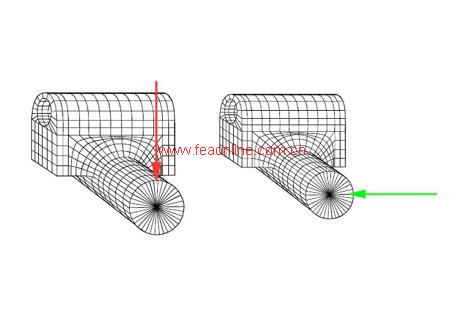

两种应力荷载第1步 单独加载两个单位荷载

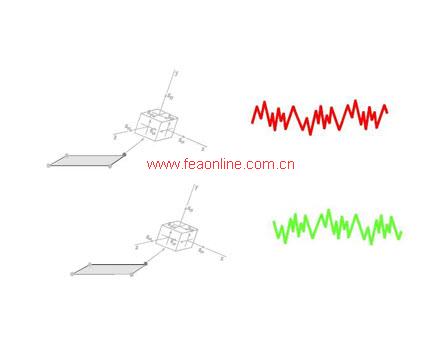

第2步 两种荷载分别乘以荷载的谱线叠加
