发布时间：2013-12-17

浏览次数：次

（1）桥梁施工过程模拟

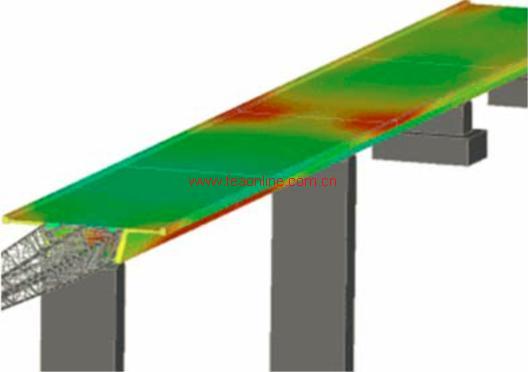

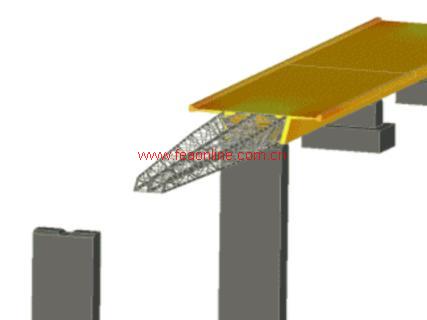

在桥梁施工方面，ABAQUS提供了单元生死（Model Change）、钢筋混凝土材料属性以及钢筋预紧力等功能。下图是某大桥施工过程的模拟。

桥梁施工过程模拟

（2）桥梁模态分析

ABAQUS提供了两种求解振型的方法：Lanczos 方法和Subspace 方法，两种方法各有优缺点，分别实用于规模较大，频率提取多的结构和规模小，频率提取少的结构。右图桥梁长140m，高80m。其一阶和四阶振型如下图所示。

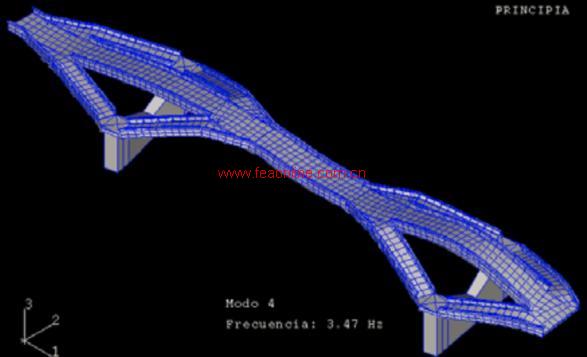

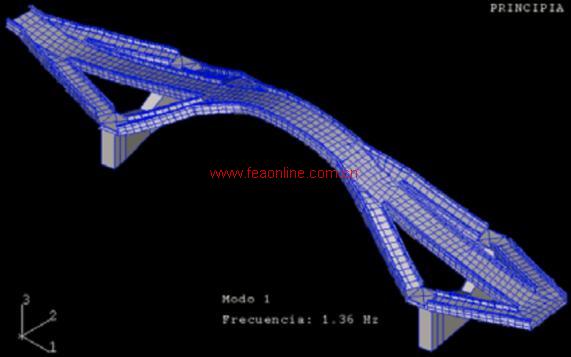

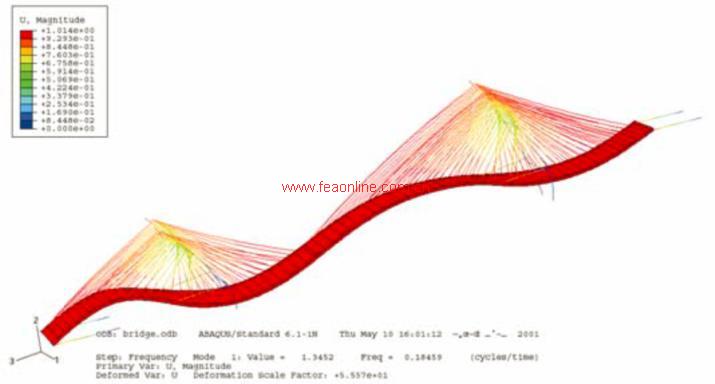

一阶振型四阶振型

桥梁模态分析

（3）重庆荆沙长江斜拉桥结构三维仿真

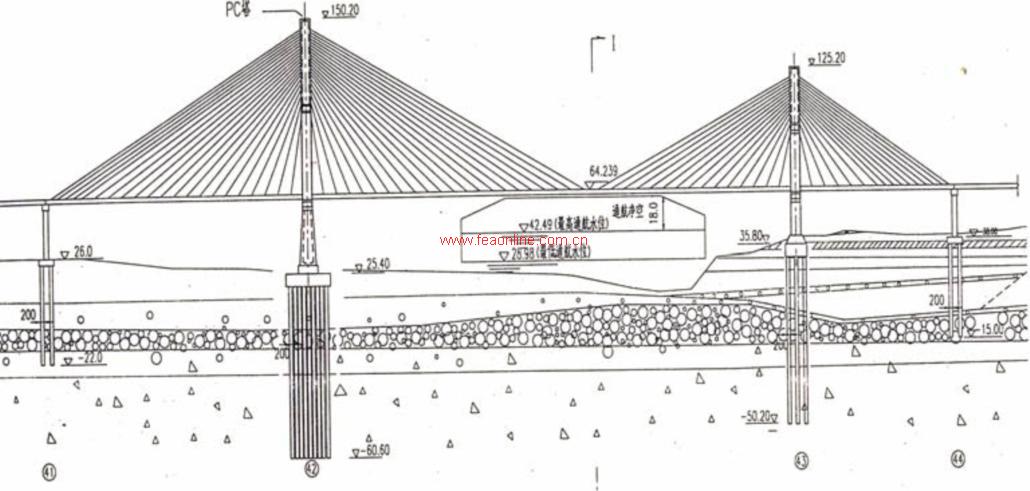

位于湖北省荆州市的荆沙长江公路大桥南汊通航孔主桥如下图所示，主跨布置成160+300+97m，桥梁全长557m，下图分别是利用ABAQUS对该桥的施工过程进行模拟以及结构动力响应及地震响应分析。

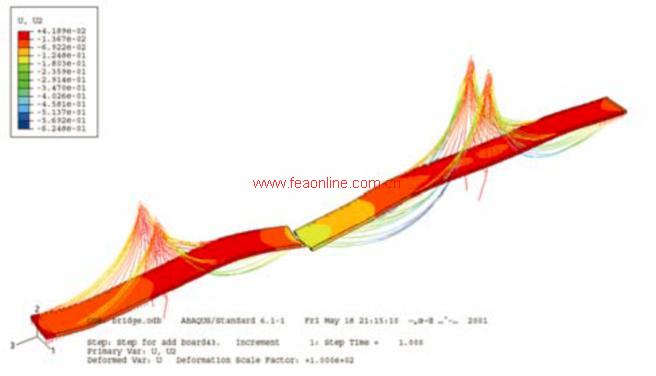

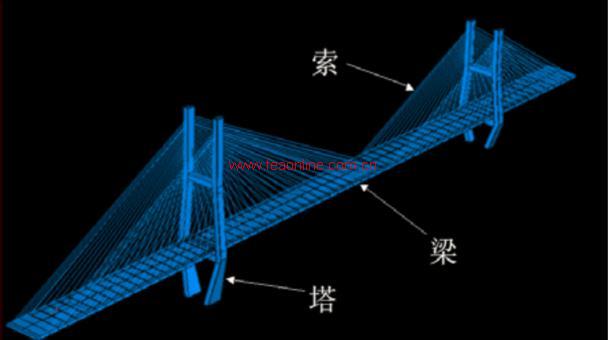

a. 有限元模型和施工过程模拟

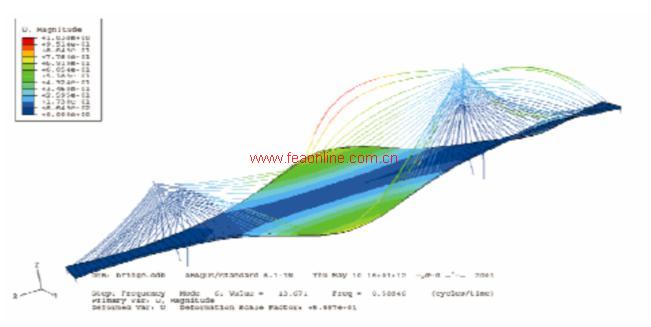

b. 结构动力响应分析

c. 地震响应时程仿真和分析
