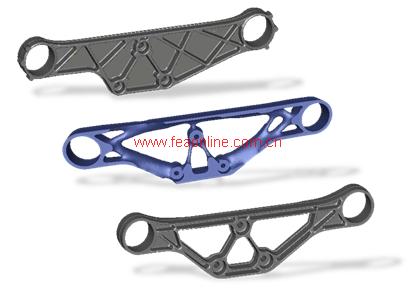

- TOSCA-ANSA:集成前处理模块TOSCA-ANSA将ANSA的强大前处理功能融入TOSCA优化定义,是非常容易使用的结构优化定义、前/后处理的用户图形界面程序:TOSCA-ANSA具有下面的特点:融合ANSA全部前处理功能;生成TOSCA所需的新的或者修改后参数文件;利用ANSA Task Manager树形结构保证了TOSCA各种功能的快速工作流程和清晰显示;定义标准拓扑、形状和条纹优化任务的框架技术;完成向TOSCA和TOSCA.Smooth的任务传递功能;向不同的后处理器输出结果。TOSCA.Topology——TOSCA软件的核心优化拓扑模块新产品开发过程中的第一步工作是定义概念阶段结构的设计原则。该设计原则是指确定基于载荷、先决条件以及可选设计空间内的一个设计解,该设计解在满足设计要求如强度、刚度或者频率目标等基础上是相对于重量或者成本最优。TOSCA.Topology保证了设计者或者CAE专家在产品的早期概念阶段了解设计要求相对于重量的最优解,没有承担载荷的面积被从设计空间中去除,新的设计具有结构里的最优流动。拓扑优化结果可以用来作为设计工程师的最终产品设计。TOSCA.Topology优化
TOSCA.Topology模块的功能特点:

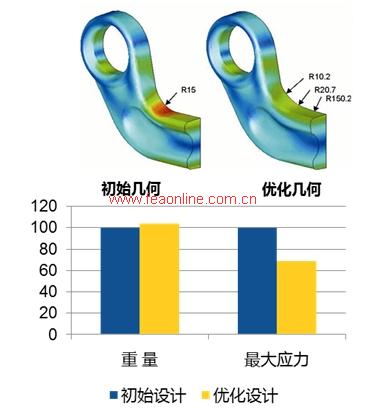

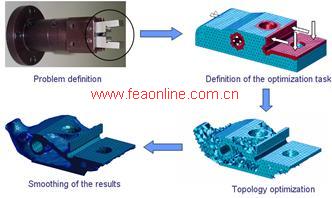

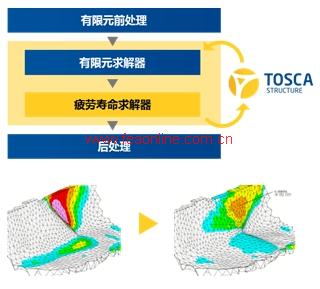

刚度不变前提下的体积最小化;体积不变前提下的刚度最大化;体积不变前提下的基频最大化;网格自适应优化;材料分布等势面的VRML, STL 或 FE-表面网格划分输出;在TOSCA.smooth中对结果进行进一步处理;TOSCA.shape——TOSCA软件的形状优化功能模块概念设计阶段的下一阶段是设计的改进过程。在应力分析基础上,对结构的表面几何形状进行不断的修正和改进,直到达到要求的应力水平为止。该过程通常采用试错方法手工进行,但是TOSCA.shape模块可以自动完成该改进过程。给定有限元模型的表面形状会在有限元结果的基础上进行不断的改进,直到达到要求的优化目标。开始模型采用已存需要改进的设计方案或者前面拓扑优化过程的结果。TOSCA.shape优化TOSCA.shape模块的功能特点:减小应力集中;改善结构耐久性;提高自然频率;优化过程中采用自适应网格平滑技术 ;满足工艺要求和对称条件。TOSCA.advanced——TOSCA软件的高级功能选项

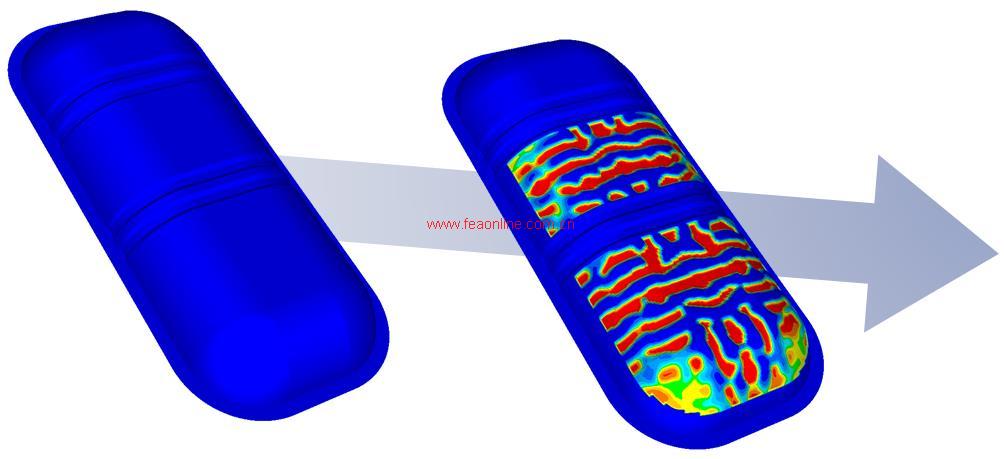

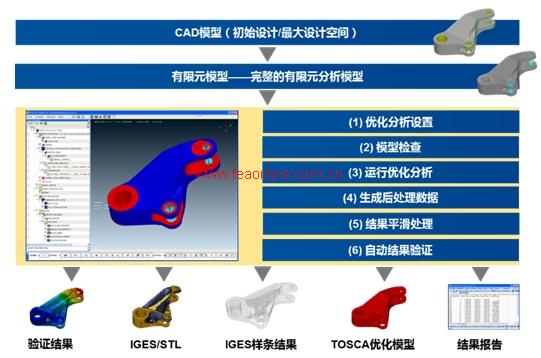

针对更高水平的优化要求,TOSCA.advanced提供了特殊的功能。对于TOSCA.topology 模块,采用TOSCA.advanced功能能够实现单元网格的自适应细分,具有不同优化目标的多优化域。对于TOSCA.shape模块,TOSCA.advanced 的主要功能有:基于耐久性分析基础上的形状优化;接触应力均匀化处理的接触表面优化;具有不同优化目标的多重优化域;基于几何非线性分析基础上的优化过程;使用非线性材料的优化过程。TOSCA.Bead——TOSCA条纹优化模块TOSCA.Bead 采用德国卡尔斯鲁厄大学制造发展协会(IPEK)开发的算法库对金属板结构进行条纹优化以提高其刚度和自然频率,或者降低噪音和振动。TOSCA.Bead模块的功能特点:提高弯曲刚度或自然频率;减少噪音和振动;精确确定条纹的高度和宽度;计算结果清晰明确,能够被精确制造。TOSCA.Bead优化设计TOSCA.Smooth——结构形状光滑优化模块在虚拟产品开发过程中,需要将优化结果返回到CAD系统中完成产品设计过程的闭环。TOSCA.smooth可以将优化结果输入到大多数的CAD系统中去,从拓扑优化结果中计算得到材料分布的等势面。然后,对该等势面进行光滑和数据削减处理,最终得到的光滑优化表面可以以几种不同的形式输出。形状优化结果可以以相同的格式转为表面模型。TOSCA.smooth的主要功能:拓扑优化材料分布的等势面计算;光滑和数据缩减;输出为CAD系统的匹配文件格式(STL,IGES);输出为快速3D可视化的VRML文件格式;输出用作网格重新划分和分析的Patran中间文件格式;形状优化文件的格式转化和数据缩减。TOSCA.smooth优化结果平滑
